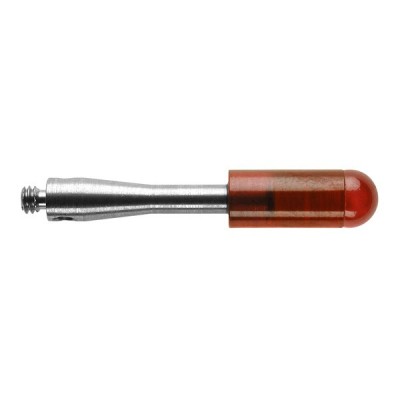

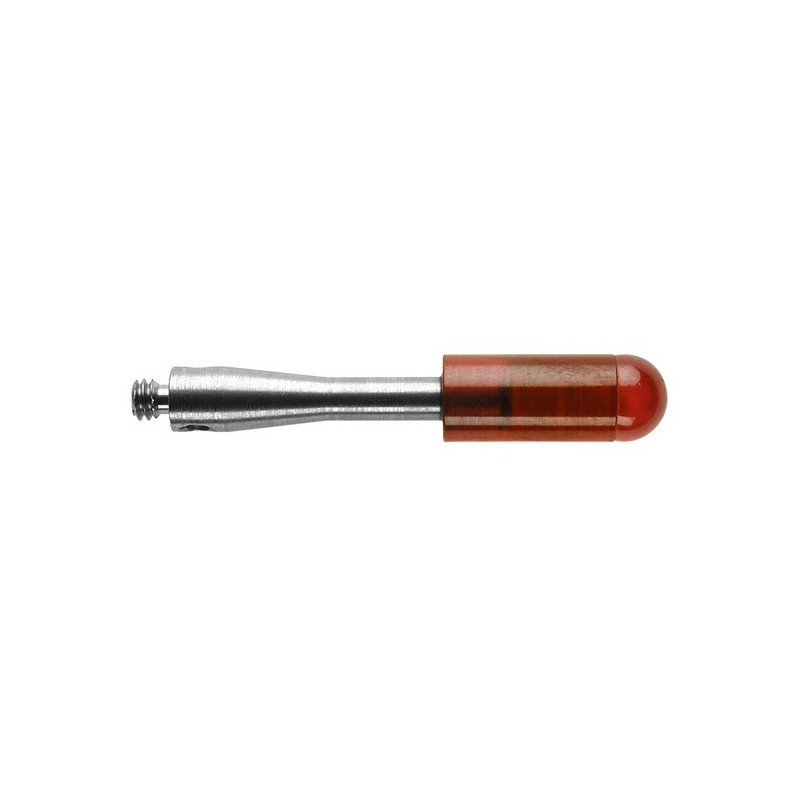

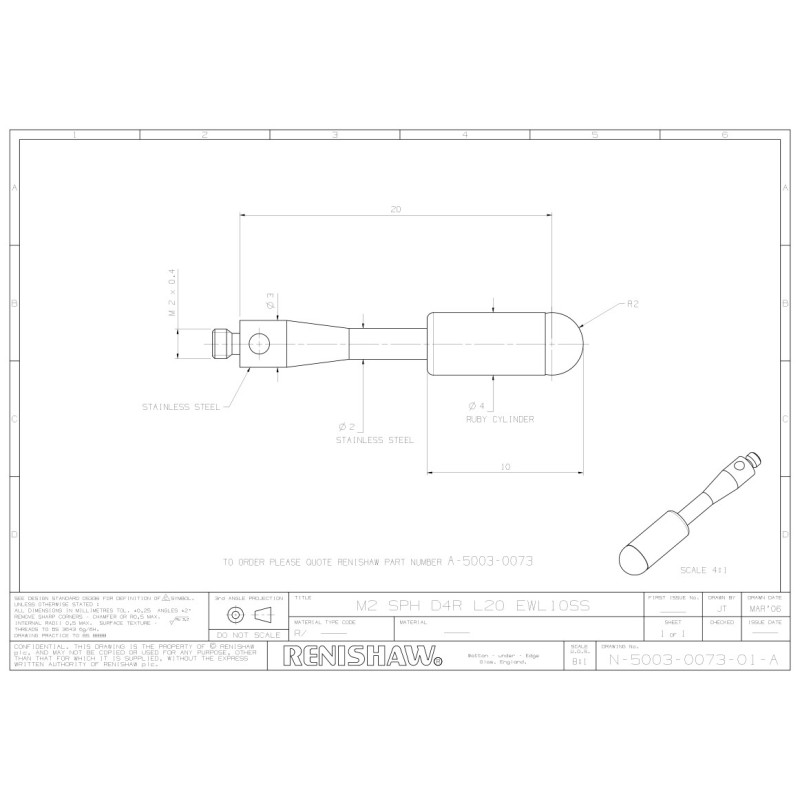

Numer katalogowy: A-5003-0073
Dane techniczne
Typ trzpienia: Z końcówką sferyczną
Gwint ( mm ): M2
Średnica kulki ( mm ): 4
Średnica walca( mm ): 4
Średnica uchwytu ( mm ): 3
Średnica trzpienia ( mm ): 1
Całkowita długość trzpienia ( mm ): 22
Efektywna długość robocza trzpienia ( mm ): 10
Materiał trzonu: Stal nierdzewna
Materiał końcówki: Rubin
Secure payment
Only trusted payment methods
Fast delivery
Available products are dispatched within 24h

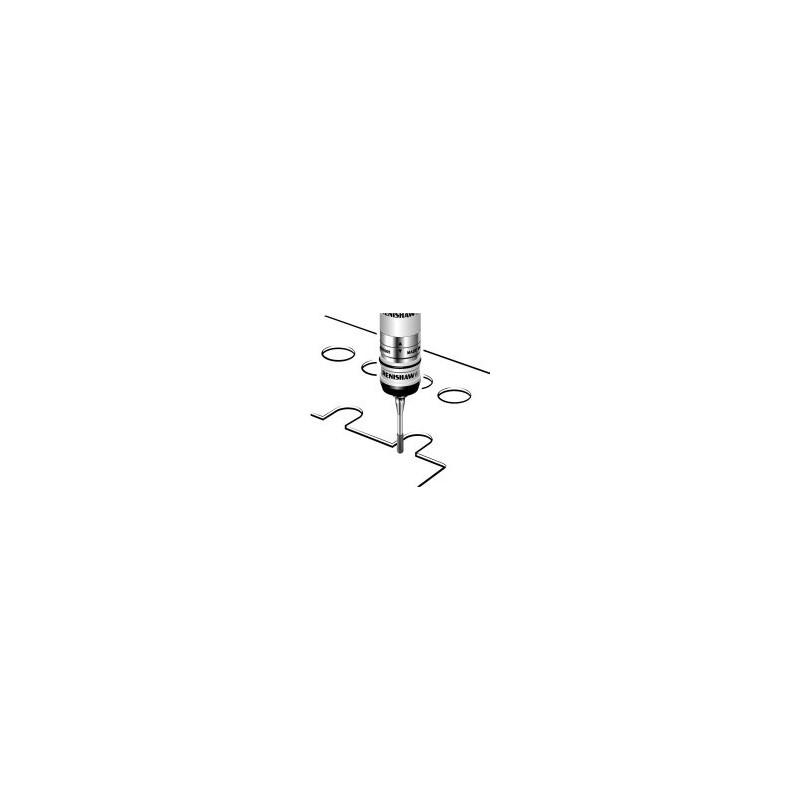

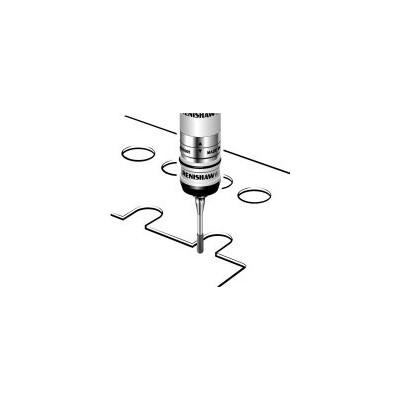

Tego walcowego trzpienia pomiarowego można użyć w sytuacji, gdy nie można zagwarantować poprawnego styku z trzpieniem kulkowym, np. w przypadku blachy, elementów prasowanych lub cienkich detali. Trzon ze stali nierdzewnej charakteryzuje się dużą sztywnością i jest idealnym rozwiązaniem w zastosowaniach, w których waga nie jest czynnikiem krytycznym.
Data sheet
Numer katalogowy: A-5003-0075
Dane techniczne
Gwint ( mm ): M3
Gwint do mocowania( mm ): M3
Średnica uchwytu ( mm ): 4
Średnica trzonu ( mm ): 4
Całkowita długość ( mm ): 50
Materiał trzonu: Ceramika
Numer katalogowy: A-5000-7814
Dane techniczne
Typ trzpienia: Półkula
Gwint ( mm ): M3
Średnica ( mm ): 30
Długość całkowita ( mm ): 2.2
Klasa kulki ( mm ): 40
Materiał trzonu: Stal nierdzewna
Materiał końcówki: Korund
Numer katalogowy: A-5555-0142
Dane techniczne
Gwint ( mm ): M5
Gwint do mocowania( mm ): M5
Średnica uchwytu ( mm ):11
Średnica trzonu ( mm ): 11
Całkowita długość ( mm ): 10
Materiał trzonu: Stal nierdzewna
Numer katalogowy: A-5003-5736
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M3
Średnica kulki ( mm ): 2
Średnica uchwytu ( mm ): 4
Grubość trzpienia ( mm ): 1,4
Całkowita długość trzpienia ( mm ): 21
Efektywna długość robocza trzpienia ( mm ): 9,7
Materiał trzonu: Stal nierdzewna
Materiał końcówki: Tlenek cyrkonu
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5004-7590
Dane techniczne
Gwint : M2
Średnica walca( mm ) : 3
Długość całkowita ( mm ) : 12,75
Efektywna długość robocza ( mm ) : 3,75
Numer katalogowy: A-5465-5001
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 2
Średnica uchwytu ( mm ): 6,92
Grubość trzpienia ( mm ): 3,8/1,5
Całkowita długość trzpienia ( mm ): 80
Efektywna długość robocza trzpienia ( mm ): 63,5/21,72
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5000-7795
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 8
Średnica uchwytu ( mm ): 7
Grubość trzpienia ( mm ): 4,5
Całkowita długość trzpienia ( mm ): 50
Efektywna długość robocza trzpienia ( mm ): 50
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
