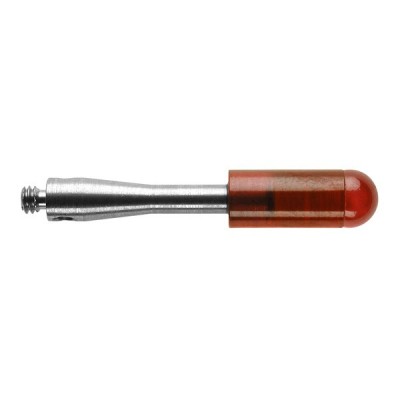

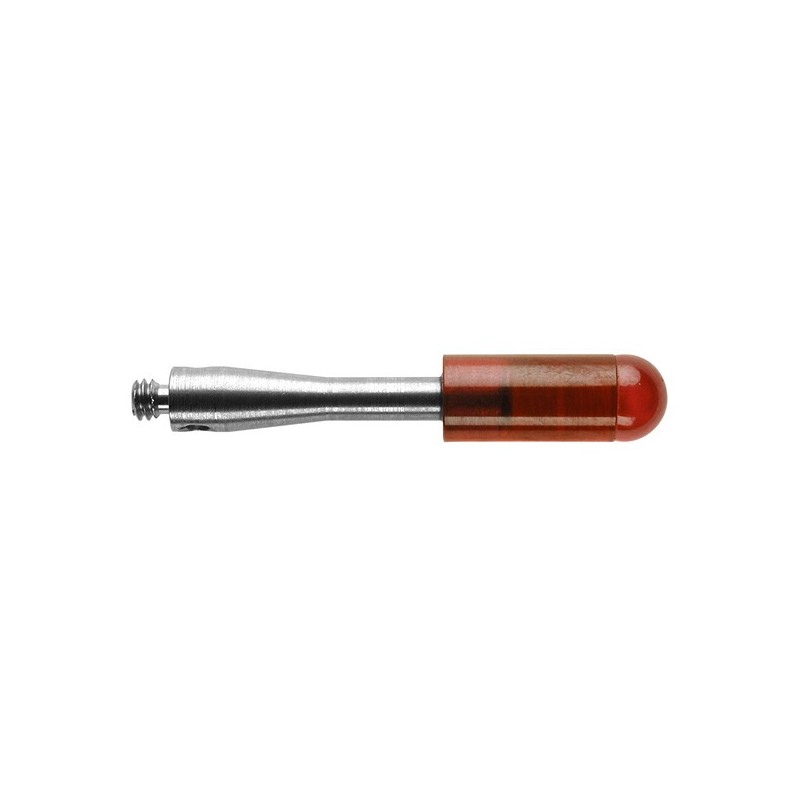

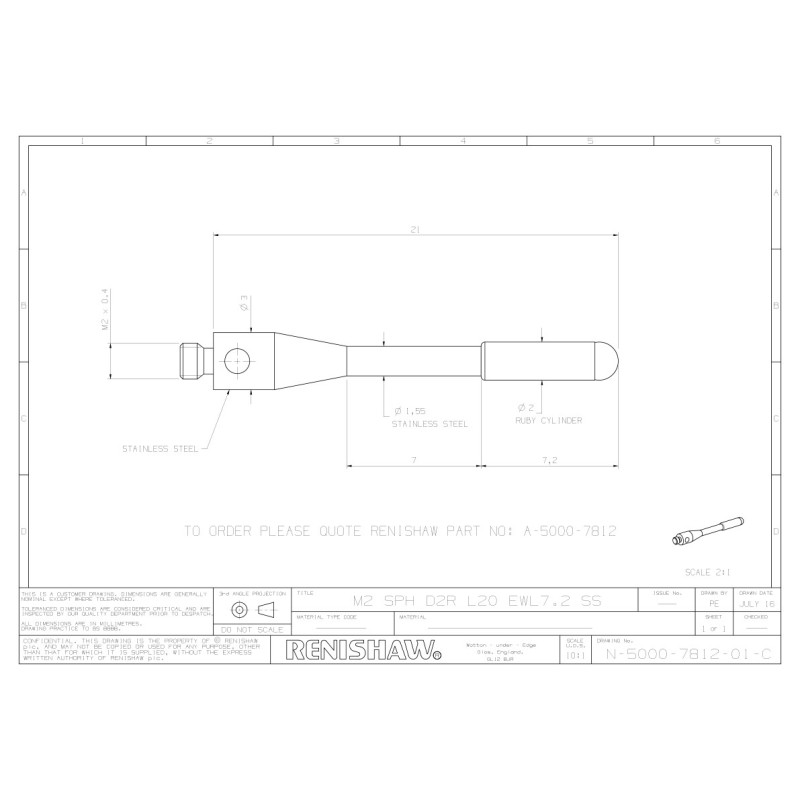

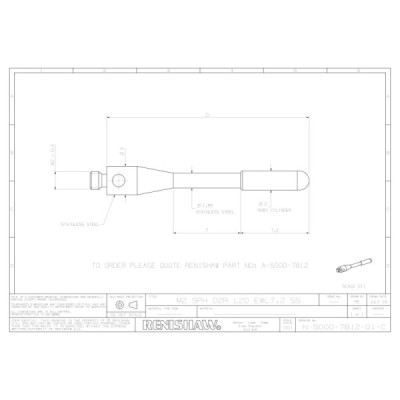

Numer katalogowy: A-5000-7812
Dane techniczne
Typ trzpienia: Z końcówką sferyczną
Gwint ( mm ): M2
Średnica kulki ( mm ): 2
Średnica walca( mm ): 2
Średnica uchwytu ( mm ): 3
Średnica trzpienia ( mm ): 1,55
Całkowita długość trzpienia ( mm ): 20
Efektywna długość robocza trzpienia ( mm ): 7,2
Materiał trzonu: Stal nierdzewna
Materiał końcówki: Rubin
Zasady zwrotu
(edytuj w module Customer Reassurance)
Secure payment
Only trusted payment methods

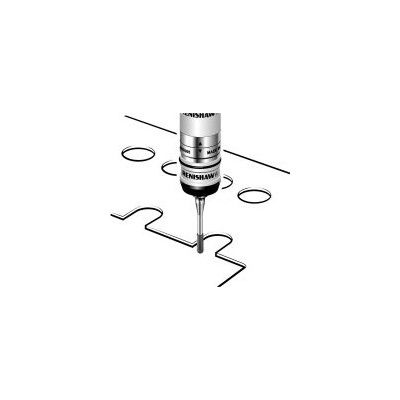

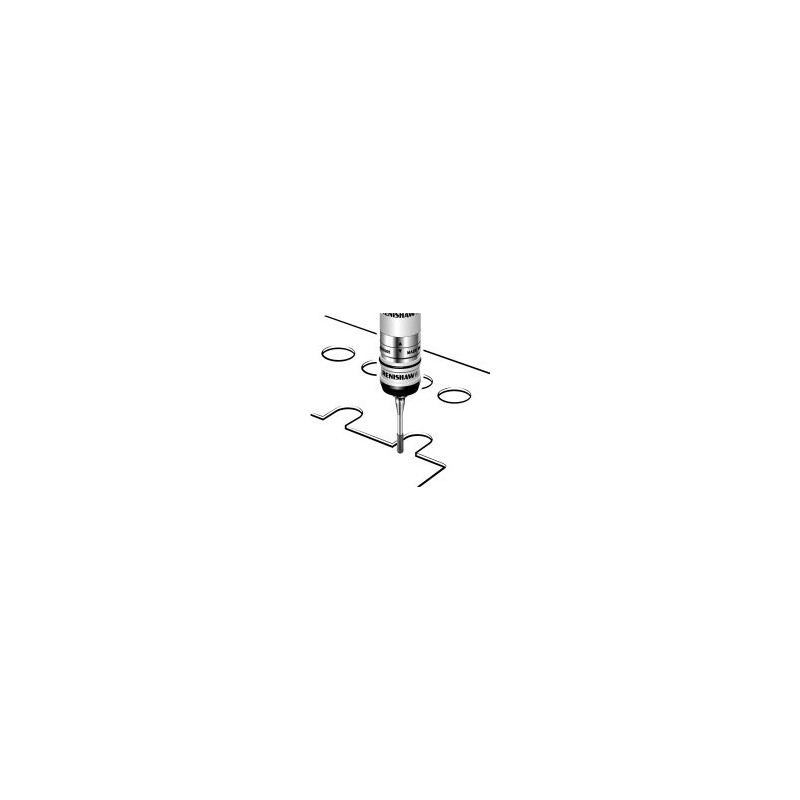

Tego walcowego trzpienia pomiarowego można użyć w sytuacji, gdy nie można zagwarantować poprawnego styku z trzpieniem kulkowym, np. w przypadku blachy, elementów prasowanych lub cienkich detali. Trzon ze stali nierdzewnej charakteryzuje się dużą sztywnością i jest idealnym rozwiązaniem w zastosowaniach, w których waga nie jest czynnikiem krytycznym.
Data sheet
Numer katalogowy: A-5555-0142
Dane techniczne
Gwint ( mm ): M5
Gwint do mocowania( mm ): M5
Średnica uchwytu ( mm ):11
Średnica trzonu ( mm ): 11
Całkowita długość ( mm ): 10
Materiał trzonu: Stal nierdzewna
Numer katalogowy: A-5003-0236
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 5
Średnica uchwytu ( mm ): 7
Grubość trzpienia ( mm ): 3,8
Całkowita długość trzpienia ( mm ): 75
Efektywna długość robocza trzpienia ( mm ): 58,25
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5004-7401
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M3
Średnica kulki ( mm ): 1
Średnica uchwytu ( mm ): 4
Grubość trzpienia ( mm ): 0,7
Całkowita długość trzpienia ( mm ): 10
Efektywna długość robocza trzpienia ( mm ): 4
Materiał trzonu: Stal nierdzewna
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5003-0577
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 0,7
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 0,5
Całkowita długość trzpienia ( mm ): 20
Efektywna długość robocza trzpienia ( mm ): 12
Materiał trzonu: Węglik wolframu
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5000-3552
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M3
Średnica kulki ( mm ): 2
Średnica uchwytu ( mm ): 4
Grubość trzpienia ( mm ): 1,4
Całkowita długość trzpienia ( mm ): 21
Efektywna długość robocza trzpienia ( mm ): 9,8
Materiał trzonu: Stal nierdzewna
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5004-0423
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M3
Średnica kulki ( mm ): 4
Średnica uchwytu ( mm ): 4
Grubość trzpienia ( mm ): 2,5
Całkowita długość trzpienia ( mm ): 10
Efektywna długość robocza trzpienia ( mm ): 7
Materiał trzonu: Stal nierdzewna
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5000-7796
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 8
Średnica uchwytu ( mm ): 7
Grubość trzpienia ( mm ): 4,5
Całkowita długość trzpienia ( mm ): 100
Efektywna długość robocza trzpienia ( mm ): 100
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
