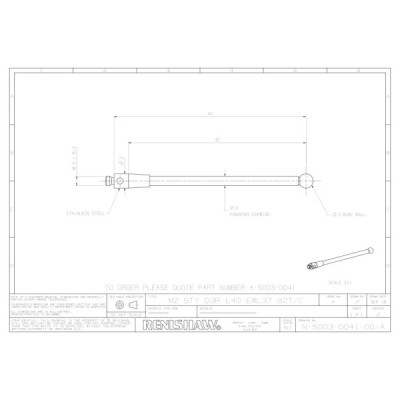

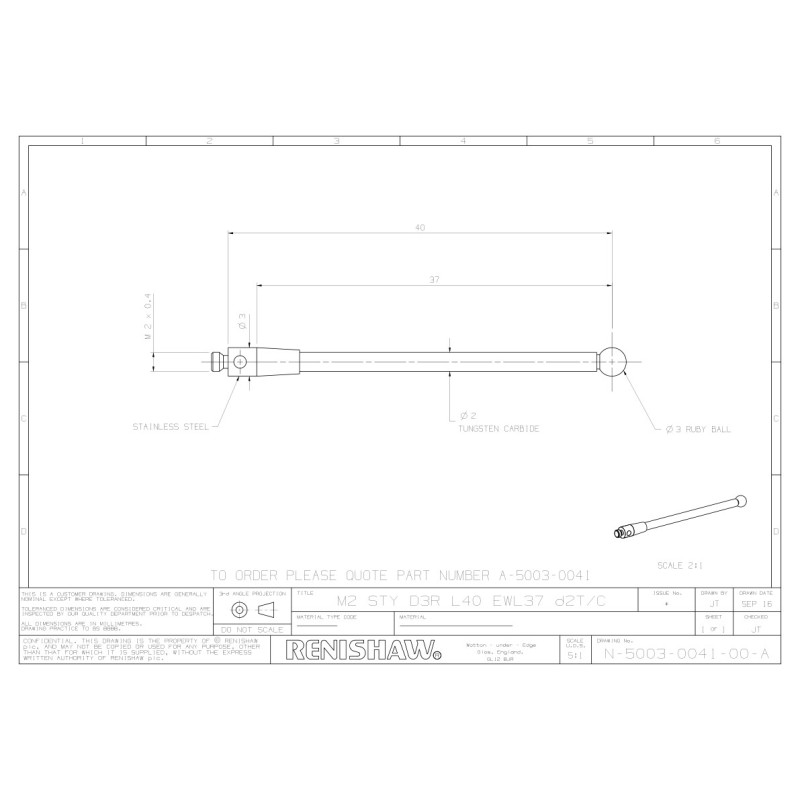

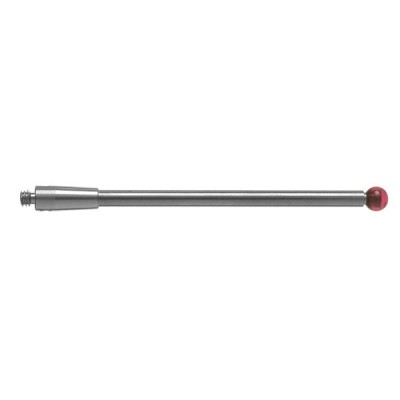

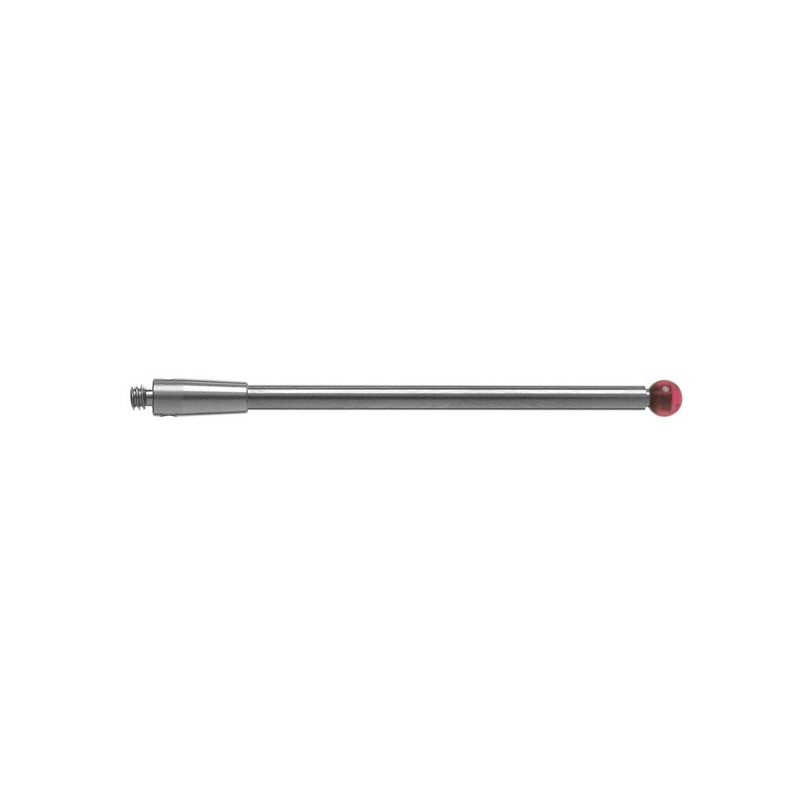

Numer katalogowy: A-5003-0041
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 3
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 2
Całkowita długość trzpienia ( mm ): 40
Efektywna długość robocza trzpienia ( mm ): 37
Materiał trzonu: Węglik wolframu
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Secure payment
Only trusted payment methods
Fast delivery
Available products are dispatched within 24h

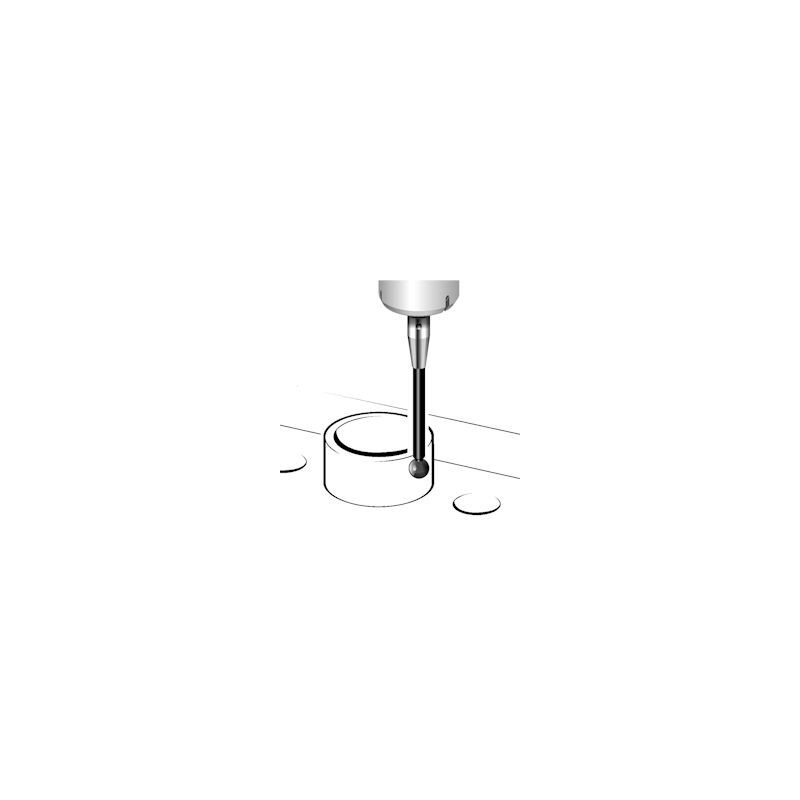

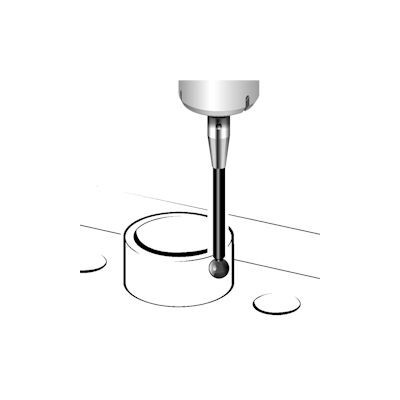

Prostych trzpieni pomiarowych używa się do pomiaru prostych elementów, w wypadku których można uzyskać bezpośredni i niezakłócony styk z mierzoną powierzchnią. Trzon z węglika wolframu zapewnia wyjątkową sztywność, zwłaszcza w przypadku trzpieni pomiarowych o małej średnicy kulki i trzonu. Rubin to standardowy materiał końcówek trzpieni pomiarowych w branży metrologicznej. Jest to jeden z najtwardszych materiałów, który nadaje się do większości zastosowań. Ze względu na właściwości przyciągające nie są zalecane do skanowania części aluminiowych.
Data sheet
Numer katalogowy: A-5555-0142
Dane techniczne
Gwint ( mm ): M5
Gwint do mocowania( mm ): M5
Średnica uchwytu ( mm ):11
Średnica trzonu ( mm ): 11
Całkowita długość ( mm ): 10
Materiał trzonu: Stal nierdzewna
Numer katalogowy: A-5003-0073
Dane techniczne
Typ trzpienia: Z końcówką sferyczną
Gwint ( mm ): M2
Średnica kulki ( mm ): 4
Średnica walca( mm ): 4
Średnica uchwytu ( mm ): 3
Średnica trzpienia ( mm ): 1
Całkowita długość trzpienia ( mm ): 22
Efektywna długość robocza trzpienia ( mm ): 10
Materiał trzonu: Stal nierdzewna
Materiał końcówki: Rubin
Numer katalogowy: A-5004-6465
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 4
Średnica uchwytu ( mm ): 6,92
Grubość trzpienia ( mm ): 3,8/2
Całkowita długość trzpienia ( mm ): 100
Efektywna długość robocza trzpienia ( mm ): 83,4/41,8
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5004-2021
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 1
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 0,8
Całkowita długość trzpienia ( mm ): 20
Efektywna długość robocza trzpienia ( mm ): 12,5
Materiał trzonu: Węglik wolframu
Materiał końcówki: Azotek krzemu
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5003-4791
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 1
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 0,7
Całkowita długość trzpienia ( mm ): 18,5
Efektywna długość robocza trzpienia ( mm ): 11
Materiał trzonu: Węglik wolframu
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: tak
Numer katalogowy: A-5465-8576
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 6
Średnica uchwytu ( mm ): 6,92
Grubość trzpienia ( mm ): 3,8
Całkowita długość trzpienia ( mm ): 100
Efektywna długość robocza trzpienia ( mm ): 83,5
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
