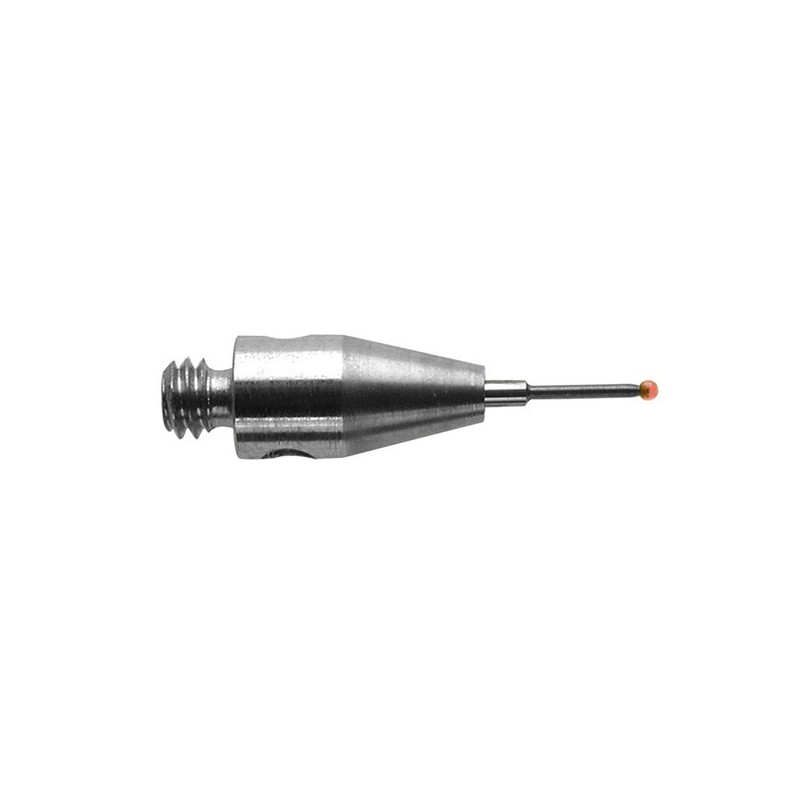

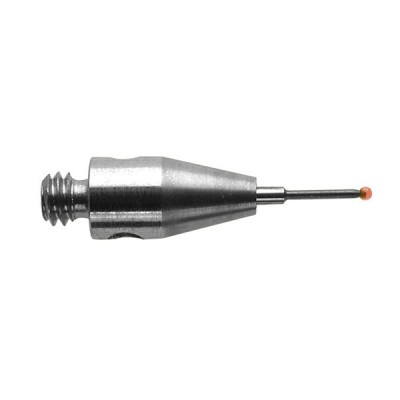

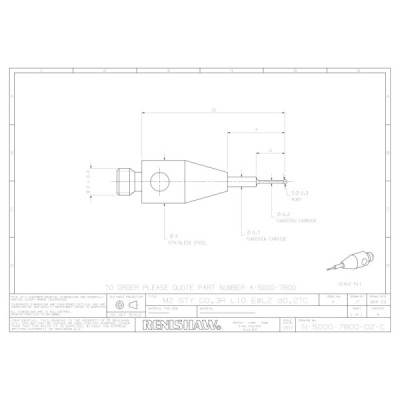

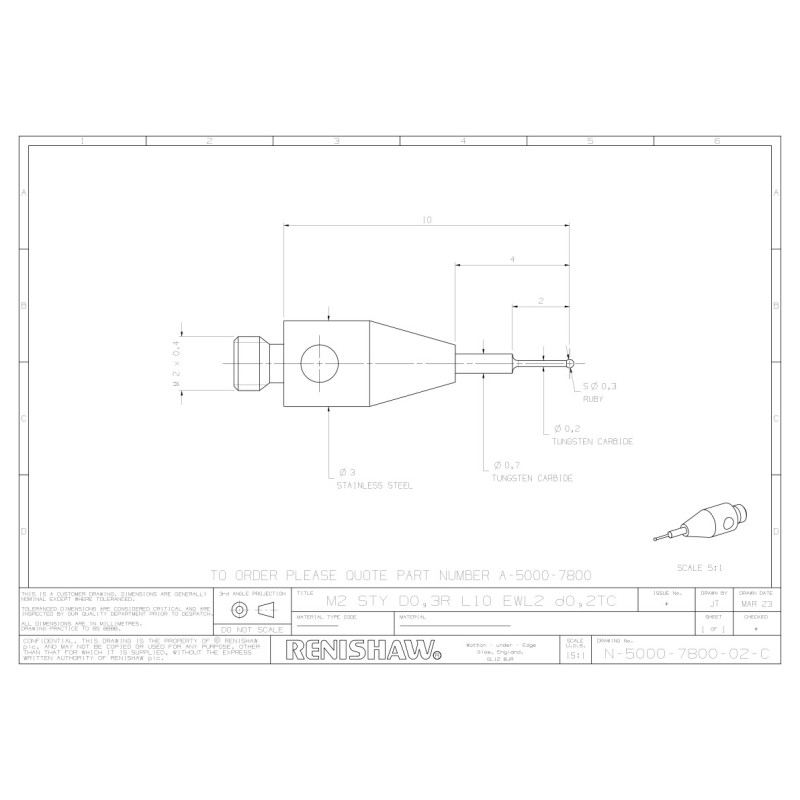

Numer katalogowy: A-5000-7800
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 0,3
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 0,7/0,2
Całkowita długość trzpienia ( mm ): 10
Efektywna długość robocza trzpienia ( mm ): 4/2
Materiał trzonu: Węglik wolframu
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Secure payment
Only trusted payment methods
Fast delivery
Available products are dispatched within 24h

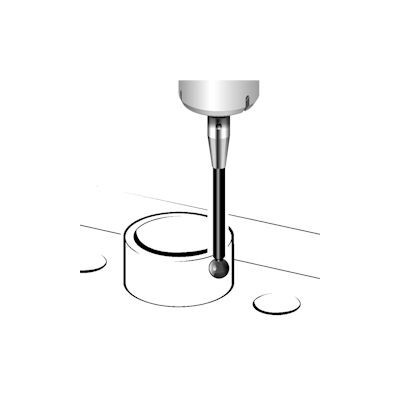

Prostych trzpieni pomiarowych używa się do pomiaru prostych elementów, w wypadku których można uzyskać bezpośredni i niezakłócony styk z mierzoną powierzchnią. Trzon z węglika wolframu zapewnia wyjątkową sztywność, zwłaszcza w przypadku trzpieni pomiarowych o małej średnicy kulki i trzonu. Rubin to standardowy materiał końcówek trzpieni pomiarowych w branży metrologicznej. Jest to jeden z najtwardszych materiałów, który nadaje się do większości zastosowań. Ze względu na właściwości przyciągające nie są zalecane do skanowania części aluminiowych.
Numer katalogowy: A-5003-0070
Dane techniczne
Gwint ( mm ): M2
Gwint do mocowania( mm ): M2
Średnica uchwytu ( mm ): 3
Średnica trzonu ( mm ): 3
Całkowita długość ( mm ): 30
Materiał trzonu: Ceramika
Numer katalogowy: A-5003-9500
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M3
Średnica kulki ( mm ): 5
Średnica uchwytu ( mm ): 4
Grubość trzpienia ( mm ): 2,5
Całkowita długość trzpienia ( mm ): 21
Efektywna długość robocza trzpienia ( mm ): 21
Materiał trzonu: Stal nierdzewna
Materiał końcówki: Tlenek cyrkonu
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5004-5370
Dane techniczne
Gwint : M4
Średnica walca( mm ) : 1
Długość całkowita ( mm ) : 20
Efektywna długość robocza ( mm ) : 10
Numer katalogowy: A-5000-9685
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 5
Średnica uchwytu ( mm ): 7
Grubość trzpienia ( mm ): 3,9
Całkowita długość trzpienia ( mm ): 54
Efektywna długość robocza trzpienia ( mm ): 50
Materiał trzonu: Stal nierdzewna
Materiał końcówki: Węglik wolframu
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5000-7809
Dane techniczne
Typ trzpienia: Dysk-talerzykowy
Rolka kulkowa: Nie
Gwint ( mm ): M2
Średnica dysku ( mm ): 18
Szerokość dysku ( mm ): 1,5
Długość całkowita ( mm ): 7,5
Materiał trzonu: Stal nierdzewna
Materiał dysku: Stal srebrzanka
Numer katalogowy: A-5000-7672
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 5
Średnica uchwytu ( mm ): 7
Grubość trzpienia ( mm ): 4,5
Całkowita długość trzpienia ( mm ): 150
Efektywna długość robocza trzpienia ( mm ): 135
Materiał trzonu: Stal nierdzewna
Materiał końcówki: Węglik wolframu
Trzpienie z przystawką centralną: nie
