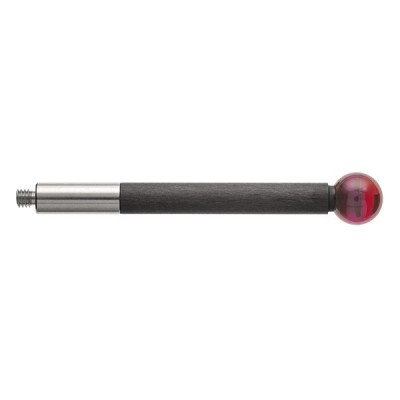

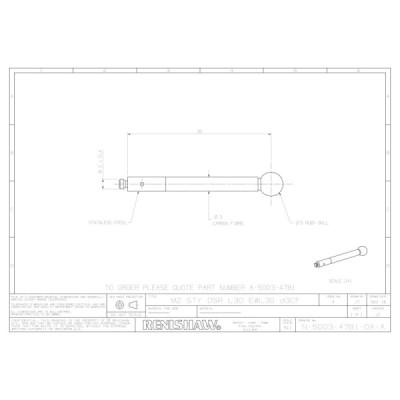

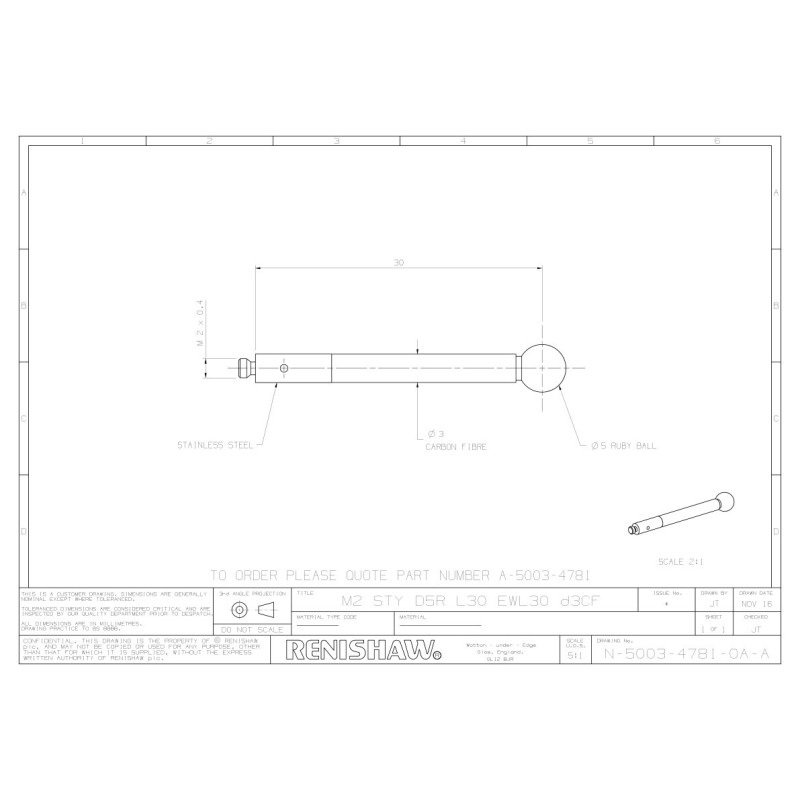

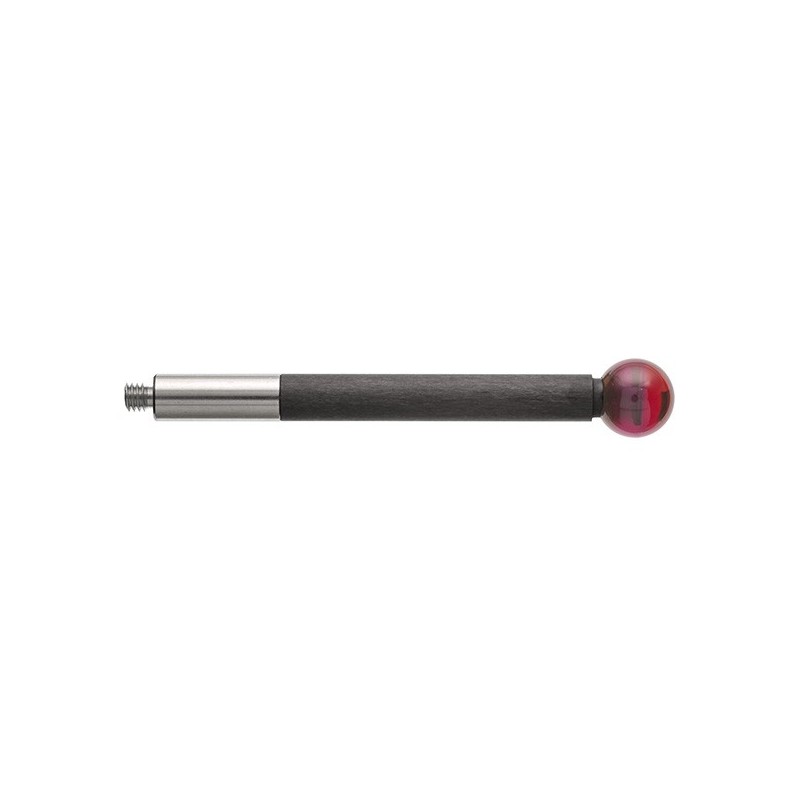

Numer katalogowy: A-5003-4781
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 5
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 3
Całkowita długość trzpienia ( mm ): 30
Efektywna długość robocza trzpienia ( mm ): 30
Materiał trzonu: Włókno węglowe
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Zasady zwrotu
(edytuj w module Customer Reassurance)
Secure payment
Only trusted payment methods

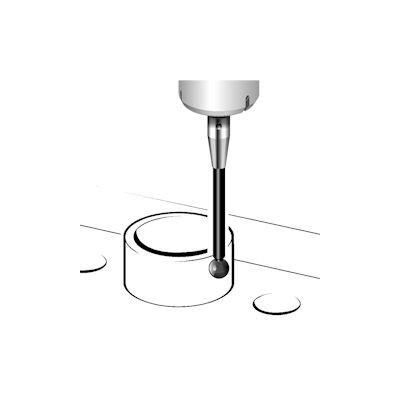

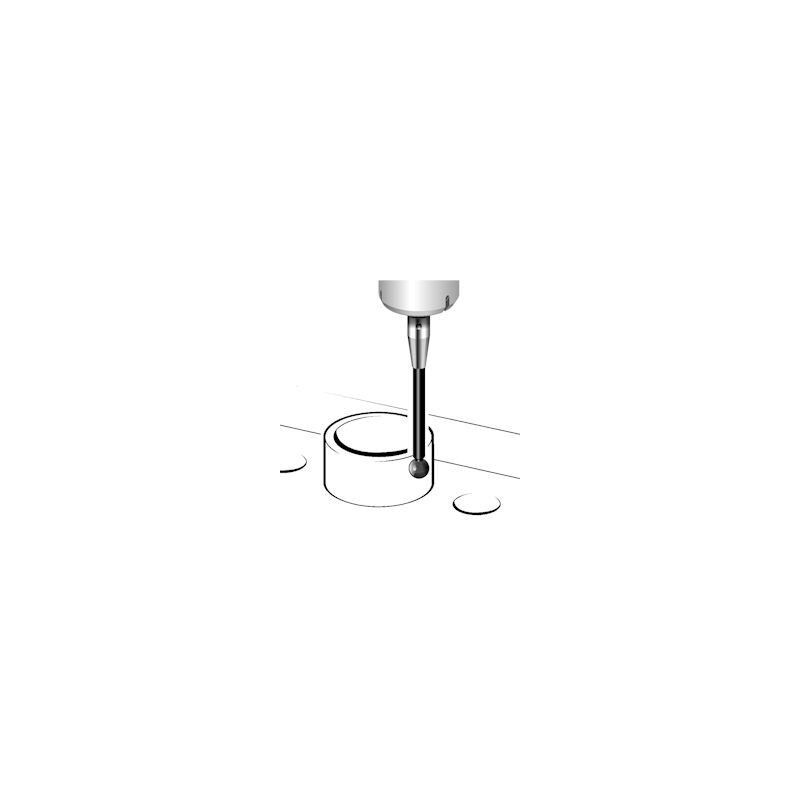

Prostych trzpieni pomiarowych używa się do pomiaru prostych elementów, w wypadku których można uzyskać bezpośredni i niezakłócony styk z mierzoną powierzchnią. Trzon z włókna węglowego jest lekki i jest idealnym rozwiązaniem w zastosowaniach, w których waga nie jest czynnikiem krytycznym. Rubin to standardowy materiał końcówek trzpieni pomiarowych w branży metrologicznej. Jest to jeden z najtwardszych materiałów, który nadaje się do większości zastosowań. Ze względu na właściwości przyciągające nie są zalecane do skanowania części aluminiowych.
Data sheet
Numer katalogowy: A-5003-4686
Dane techniczne
Typ trzpienia: Przegub obrotowy
Gwint: M3
Gwint do mocowania: M3
Długość ( mm ): 17
Zakres obrotu ( stopnie ): 190
Materiał trzonu: Stal nierdzewna
Numer katalogowy: A-5003-7852
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 3
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 2
Całkowita długość trzpienia ( mm ): 30
Efektywna długość robocza trzpienia ( mm ): 27,5
Materiał trzonu: Włókno węglowe
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5003-2285
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 4
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 3
Całkowita długość trzpienia ( mm ): 50
Efektywna długość robocza trzpienia ( mm ): 50
Materiał trzonu: Włókno węglowe
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5003-4790
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 0,5
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 0,7/0,34
Całkowita długość trzpienia ( mm ): 18,5
Efektywna długość robocza trzpienia ( mm ): 11/7
Materiał trzonu: Węglik wolframu
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: tak
Numer katalogowy: A-5003-0075
Dane techniczne
Gwint ( mm ): M3
Gwint do mocowania( mm ): M3
Średnica uchwytu ( mm ): 4
Średnica trzonu ( mm ): 4
Całkowita długość ( mm ): 50
Materiał trzonu: Ceramika
Numer katalogowy: A-5003-4791
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 1
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 0,7
Całkowita długość trzpienia ( mm ): 18,5
Efektywna długość robocza trzpienia ( mm ): 11
Materiał trzonu: Węglik wolframu
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: tak
Numer katalogowy: A-5555-0140
Dane techniczne
Gwint ( mm ): M5
Gwint do mocowania( mm ): M5
Średnica uchwytu ( mm ):11
Średnica trzonu ( mm ): 11
Całkowita długość ( mm ): 20
Materiał trzonu: Stal nierdzewna
