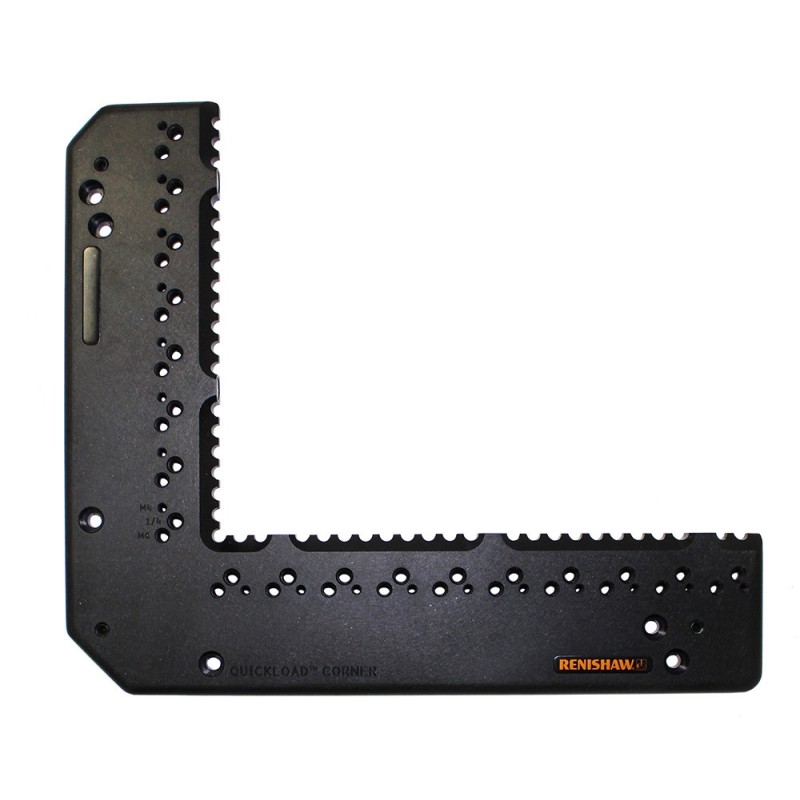

Kątownik do szybkiego pozycjonowania QuickLoad™ (QLC) do systemów pomiarowych OGP z wieloma czujnikami

Kątownik do szybkiego pozycjonowania QuickLoad™ (QLC) firmy Renishaw został dopasowany do lewego dolnego narożnika stolika systemu optycznego i systemu multisensorycznego za pomocą lokalizacji jego otworów montażowych. Każdy kątownik do szybkiego pozycjonowania ma wbudowane magnesy pozwalające na zatrzaskiwanie akrylowych płyt bazowych Renishaw. Mocując je w sposób precyzyjny i powtarzalny w odpowiednim położeniu umożliwia szybkie i łatwe załadowanie i zdejmowanie płyt. Na bokach płyty akrylowej wciska się stalowe kołki w celu dopasowania ich do położeń magnesów w kątowniku QLC. Krawędzie kątownika QLC są ząbkowane, więc przedmioty można montować bezpośrednio na nich i mocować szybki i pewnie za pomocą elementów mocujących Renishaw. Uwaga: kątownik QLC jest zgodny z następującymi systemami pomiarowymi OGP z wieloma czujnikami. SmartScope: CNC 300, FLASH 302, Flash CNC 300, ZIP 300, ZIP Lite 300; SprintMVP 300, Avant 300, SparkMVP 300, StarLite 300 W zestawie: śruby z nylonowymi końcówkami, aby uniknąć zarysowania stolików szklanych.
