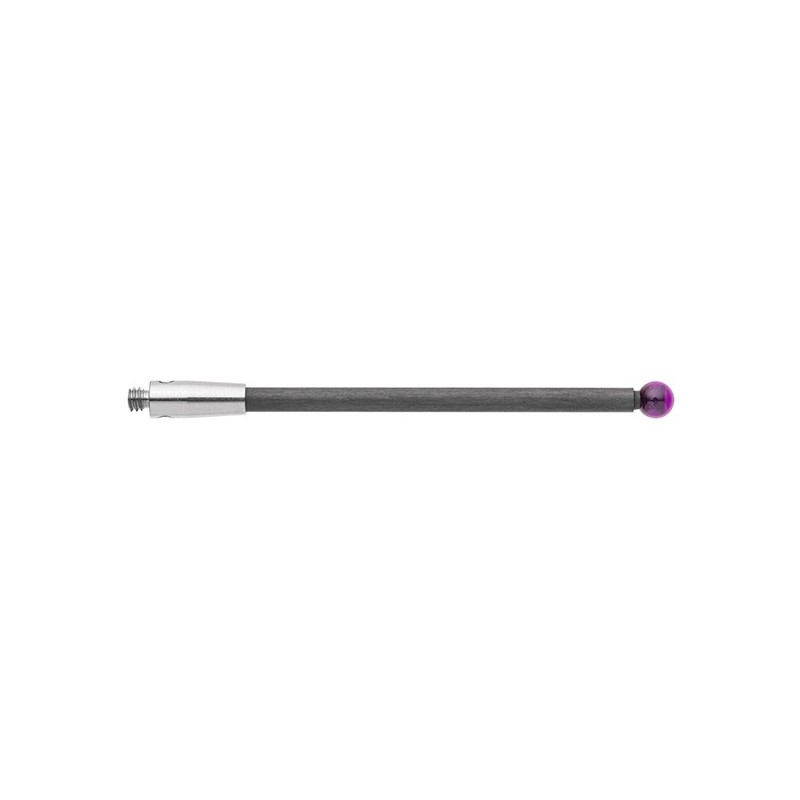

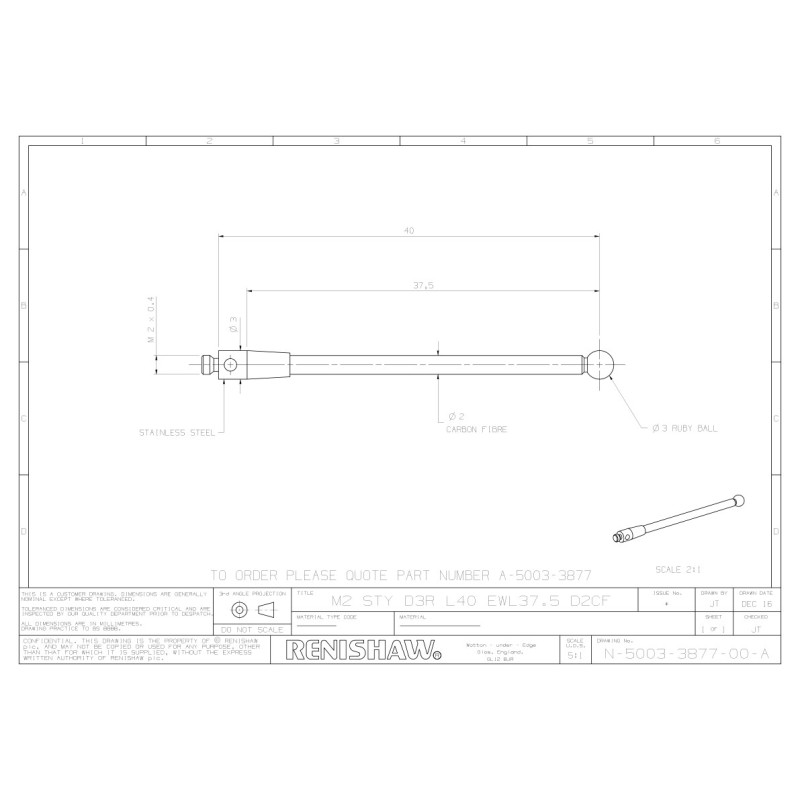

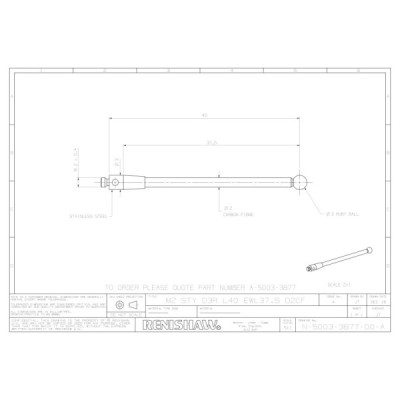

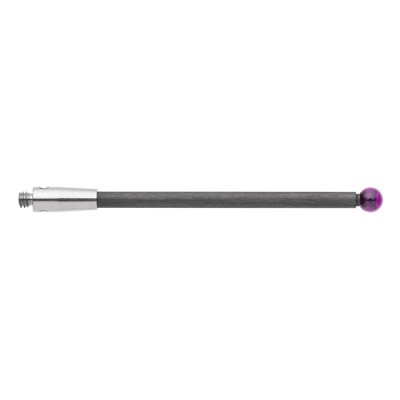

Numer katalogowy: A-5003-3877
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 3
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 2
Całkowita długość trzpienia ( mm ): 40
Efektywna długość robocza trzpienia ( mm ): 37,5
Materiał trzonu: Włókno węglowe
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Secure payment
Only trusted payment methods
Fast delivery
Available products are dispatched within 24h

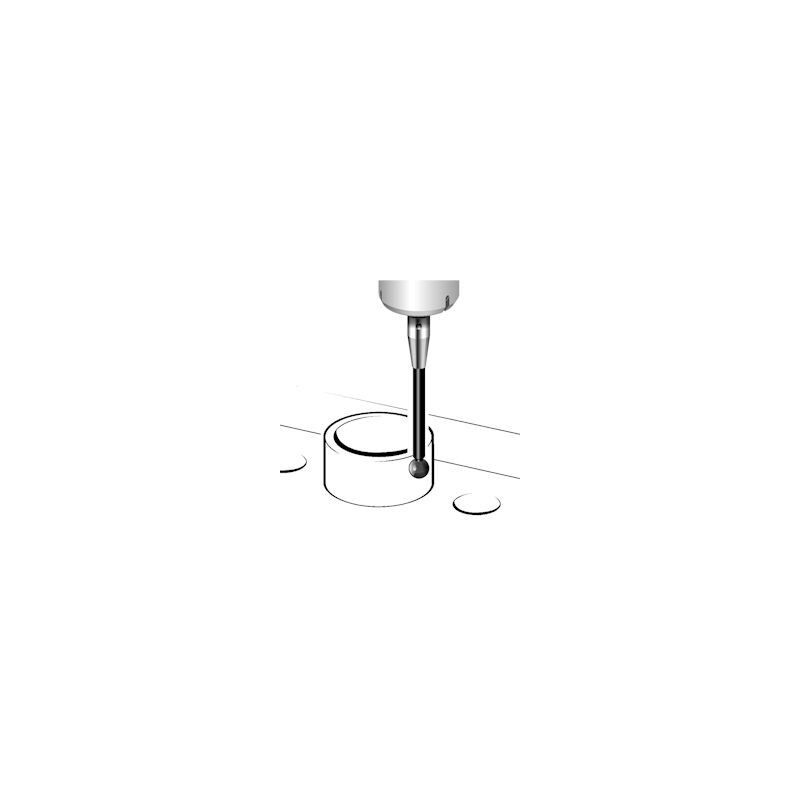

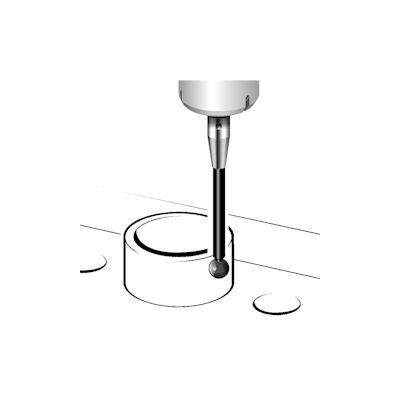

Prostych trzpieni pomiarowych używa się do pomiaru prostych elementów, w wypadku których można uzyskać bezpośredni i niezakłócony styk z mierzoną powierzchnią. Trzon z włókna węglowego jest lekki i jest idealnym rozwiązaniem w zastosowaniach, w których waga nie jest czynnikiem krytycznym. Rubin to standardowy materiał końcówek trzpieni pomiarowych w branży metrologicznej. Jest to jeden z najtwardszych materiałów, który nadaje się do większości zastosowań. Ze względu na właściwości przyciągające nie są zalecane do skanowania części aluminiowych. Zaleca się użycie tego trzpienia pomiarowego z systemem REVO.
Data sheet
Numer katalogowy: A-5004-7590
Dane techniczne
Gwint : M2
Średnica walca( mm ) : 3
Długość całkowita ( mm ) : 12,75
Efektywna długość robocza ( mm ) : 3,75
Numer katalogowy: A-5003-4782
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 6
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 3
Całkowita długość trzpienia ( mm ): 30
Efektywna długość robocza trzpienia ( mm ): 30
Materiał trzonu: Włókno węglowe
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5000-8156
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 6
Średnica uchwytu ( mm ): 7
Grubość trzpienia ( mm ): 4,5
Całkowita długość trzpienia ( mm ): 150
Efektywna długość robocza trzpienia ( mm ): 135
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5000-7727
Dane techniczne
Gwint ( mm ): M4
Gwint do mocowania( mm ): M4
Średnica uchwytu ( mm ): 9,9
Średnica trzonu ( mm ): 9,9
Całkowita długość ( mm ): 9,95
Materiał trzonu: Stal nierdzewna
Numer katalogowy: A-5000-3626
Dane techniczne
Typ trzpienia: Gwiazda
Gwint ( mm ): M2
Średnica kulki ( mm ): 2
Średnica trzpienia ( mm ): 1,4
Całkowita długość ( mm ): 19,3
Efektywna długość robocza trzpienia ( mm ): 12
Efektywna średnica robocza trzpienia ( mm ): 12
Rozpiętość ( mm ): 30
Materiał trzonu: Stal nierdzewna
Materiał końcówki: Rubin
Numer katalogowy: A-5004-1396
Dane techniczne
Typ trzpienia: Dysk-talerzykowy
Rolka kulkowa: Tak
Gwint ( mm ): M2
Średnica dysku ( mm ): 14
Szerokość dysku ( mm ): 1,6
Długość całkowita ( mm ): 7,5
Rolka ( mm ): 2,5
Materiał trzonu: Stal nierdzewna
Materiał dysku: Stal srebrzanka
Numer katalogowy: A-5003-4241
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 4
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 2
Całkowita długość trzpienia ( mm ): 30
Efektywna długość robocza trzpienia ( mm ): 30
Materiał trzonu: Włókno węglowe
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5004-0423
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M3
Średnica kulki ( mm ): 4
Średnica uchwytu ( mm ): 4
Grubość trzpienia ( mm ): 2,5
Całkowita długość trzpienia ( mm ): 10
Efektywna długość robocza trzpienia ( mm ): 7
Materiał trzonu: Stal nierdzewna
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
