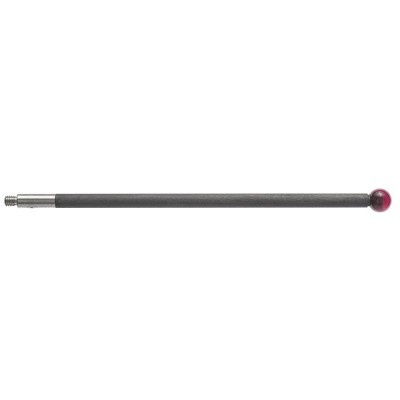

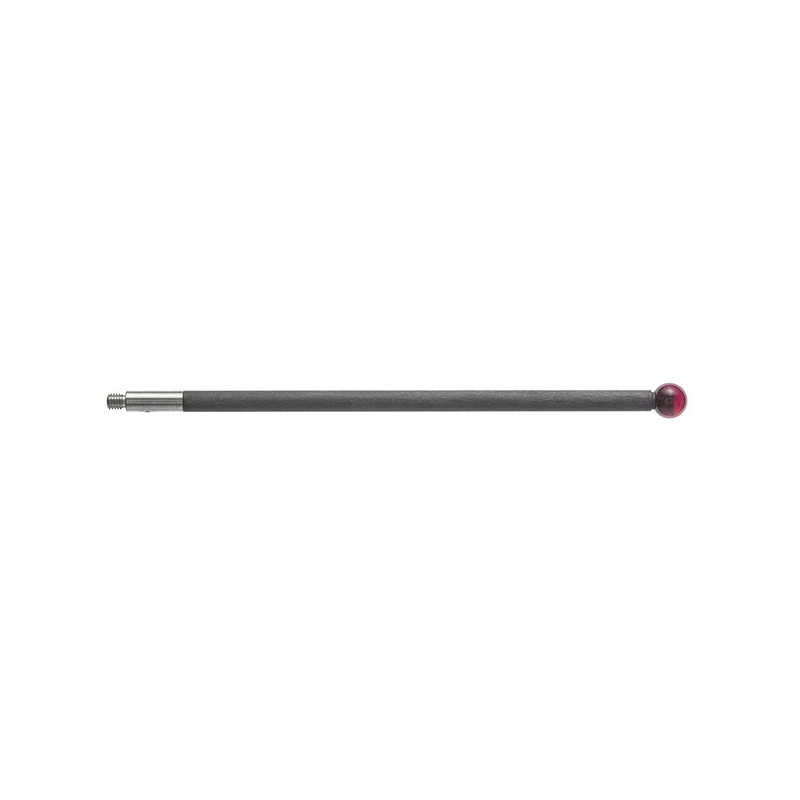

Numer katalogowy: A-5003-4785
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 5
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 3
Całkowita długość trzpienia ( mm ): 75
Efektywna długość robocza trzpienia ( mm ): 75
Materiał trzonu: Włókno węglowe
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Secure payment
Only trusted payment methods
Fast delivery
Available products are dispatched within 24h

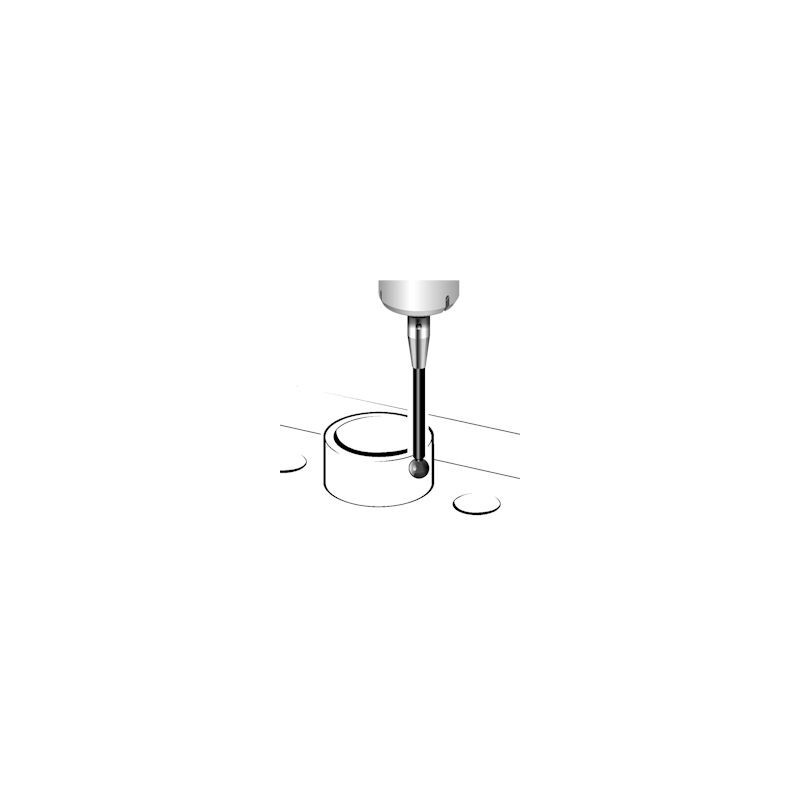

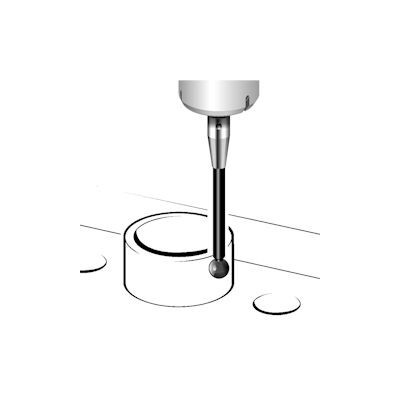

Prostych trzpieni pomiarowych używa się do pomiaru prostych elementów, w wypadku których można uzyskać bezpośredni i niezakłócony styk z mierzoną powierzchnią. Trzon z włókna węglowego jest lekki i jest idealnym rozwiązaniem w zastosowaniach, w których waga nie jest czynnikiem krytycznym. Rubin to standardowy materiał końcówek trzpieni pomiarowych w branży metrologicznej. Jest to jeden z najtwardszych materiałów, który nadaje się do większości zastosowań. Ze względu na właściwości przyciągające nie są zalecane do skanowania części aluminiowych.
Data sheet
Numer katalogowy: A-5003-4864
Dane techniczne
Gwint ( mm ): M3
Gwint do mocowania( mm ): M3
Średnica uchwytu ( mm ): 4,55
Średnica trzonu ( mm ): 4
Całkowita długość ( mm ): 75
Materiał trzonu: Włókno węglowe
Numer katalogowy: A-5004-7609
Dane techniczne
Gwint ( mm ): M3
Gwint do mocowania( mm ): M3
Średnica uchwytu ( mm ): 4
Średnica trzonu ( mm ): 4
Całkowita długość ( mm ): 10
Materiał trzonu: Stal nierdzewna
Numer katalogowy: A-5003-2291
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 6
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 3
Całkowita długość trzpienia ( mm ): 100
Efektywna długość robocza trzpienia ( mm ): 100
Materiał trzonu: Włókno węglowe
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5004-6463
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 2
Średnica uchwytu ( mm ): 6,92
Grubość trzpienia ( mm ): 3,8/1,5
Całkowita długość trzpienia ( mm ): 80
Efektywna długość robocza trzpienia ( mm ): 63,4/21,8
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5004-6464
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 3
Średnica uchwytu ( mm ): 6,92
Grubość trzpienia ( mm ): 3,8/2
Całkowita długość trzpienia ( mm ): 100
Efektywna długość robocza trzpienia ( mm ): 83,4/41,8
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5003-0064
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 3
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 2
Całkowita długość trzpienia ( mm ): 50
Efektywna długość robocza trzpienia ( mm ): 47
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5003-5725
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M3
Średnica kulki ( mm ): 4
Średnica uchwytu ( mm ): 4
Grubość trzpienia ( mm ): 2
Całkowita długość trzpienia ( mm ): 50
Efektywna długość robocza trzpienia ( mm ): 50
Materiał trzonu: Ceramika
Materiał końcówki: Azotek krzemu
Trzpienie z przystawką centralną: nie
