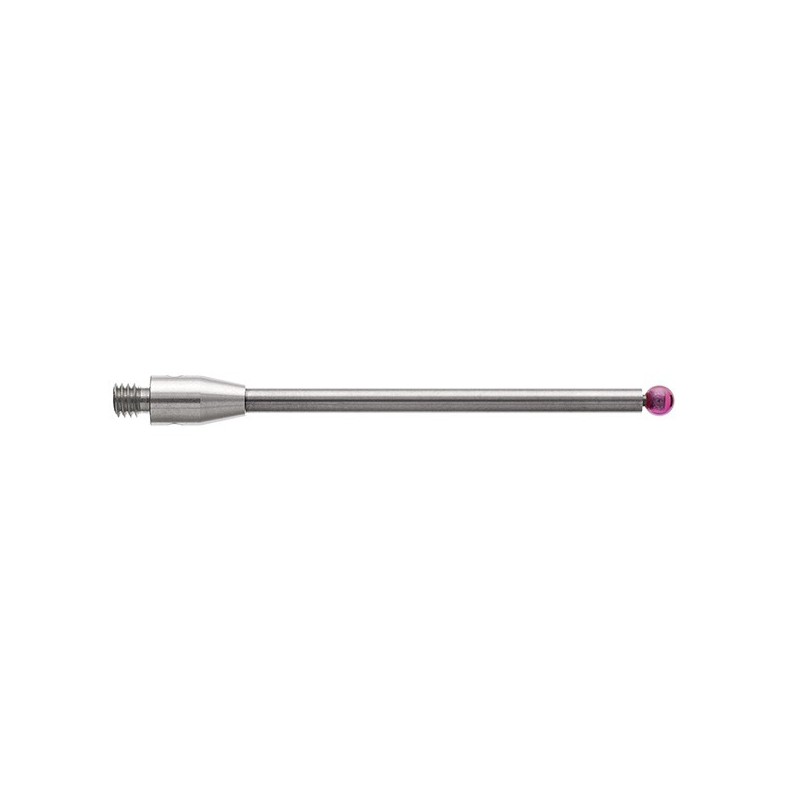

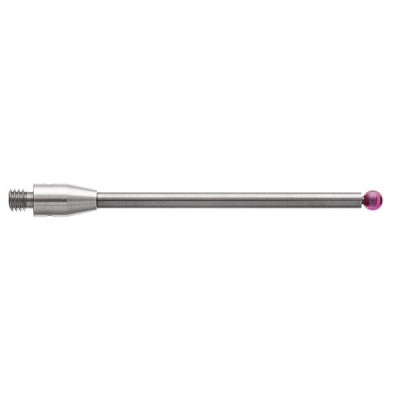

Kulka rubinowa M3, trzon z węglika wolframu, śr. 2,5 mm, dł. 40,2 mm, efektywna długość robocza 32,7 mm
zł279.00tax excl.
zł343.17tax incl.
Numer katalogowy: A-5003-0056
Dane techniczne
Typ trzpienia: Prosty Gwint ( mm ): M3 Średnica kulki ( mm ): 2,5 Średnica uchwytu ( mm ): 4 Grubość trzpienia ( mm ): 2 Całkowita długość trzpienia ( mm ): 40 Efektywna długość robocza trzpienia ( mm ): 32,5 Materiał trzonu: Węglik wolframu Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie

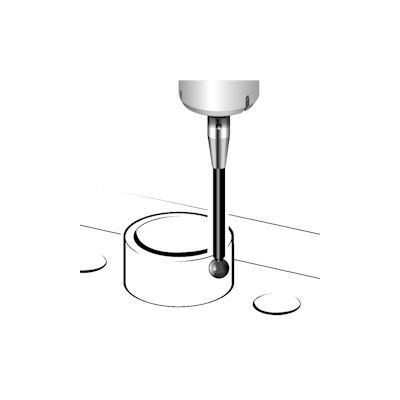

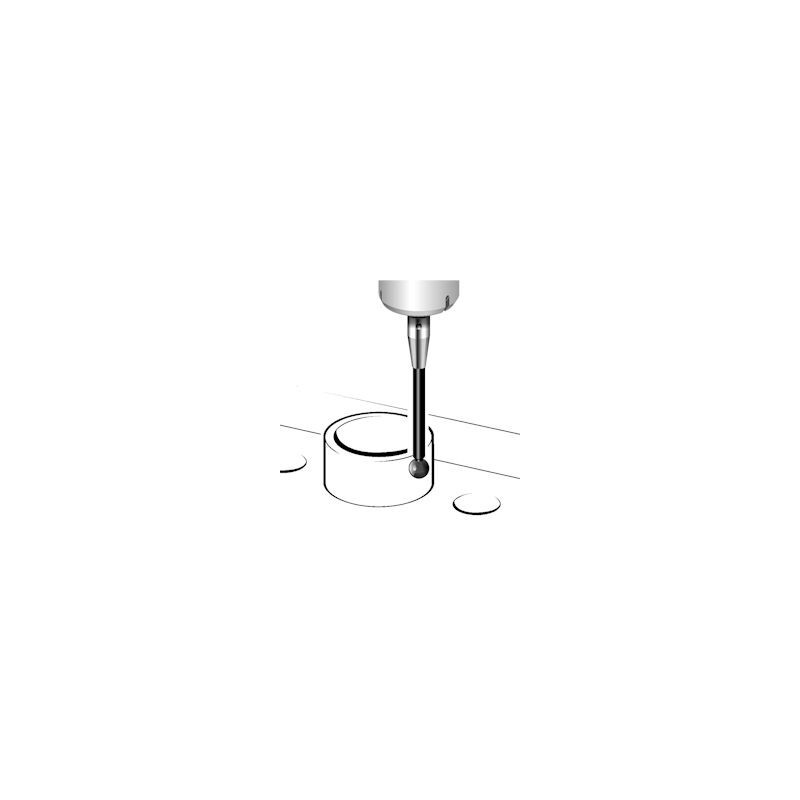

Prostych trzpieni pomiarowych używa się do pomiaru prostych elementów, w wypadku których można uzyskać bezpośredni i niezakłócony styk z mierzoną powierzchnią. Trzon z węglika wolframu zapewnia wyjątkową sztywność, zwłaszcza w przypadku trzpieni pomiarowych o małej średnicy kulki i trzonu. Rubin to standardowy materiał końcówek trzpieni pomiarowych w branży metrologicznej. Jest to jeden z najtwardszych materiałów, który nadaje się do większości zastosowań. Ze względu na właściwości przyciągające nie są zalecane do skanowania części aluminiowych.
Gwint ( mm ): M3 Gwint do mocowania( mm ): M3 Średnica uchwytu ( mm ): 4 Średnica trzonu ( mm ): 4 Całkowita długość ( mm ): 50 Materiał trzonu: Ceramika
Gwint ( mm ): M5 Gwint do mocowania( mm ): M4 Średnica uchwytu ( mm ):13 Średnica trzonu ( mm ): 13 Całkowita długość ( mm ): 7,5 Materiał trzonu: Stal nierdzewna
Typ trzpienia: Prosty Gwint ( mm ): M4 Średnica kulki ( mm ): 6 Średnica uchwytu ( mm ): 7 Grubość trzpienia ( mm ): 4,5 Całkowita długość trzpienia ( mm ): 150 Efektywna długość robocza trzpienia ( mm ): 135 Materiał trzonu: Ceramika Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Prosty Gwint ( mm ): M5 Średnica kulki ( mm ): 5 Średnica uchwytu ( mm ): 10 Grubość trzpienia ( mm ): 3 Całkowita długość trzpienia ( mm ): 100 Efektywna długość robocza trzpienia ( mm ): 50 Materiał trzonu: Węglik wolframu Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Dysk-talerzykowy Rolka kulkowa: Tak Gwint ( mm ): M5 Średnica dysku ( mm ): 12 Szerokość dysku ( mm ): 3 Długość całkowita ( mm ): 3 Rolka ( mm ): 5 Materiał trzonu: Stal nierdzewna Materiał dysku: Stal srebrzanka
Typ trzpienia: Prosty Gwint ( mm ): M3 Średnica kulki ( mm ): 2,5 Średnica uchwytu ( mm ): 4 Grubość trzpienia ( mm ): 2 Całkowita długość trzpienia ( mm ): 40 Efektywna długość robocza trzpienia ( mm ): 32,5 Materiał trzonu: Ceramika Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Gwint ( mm ): M5 Gwint do mocowania( mm ): M5 Średnica uchwytu ( mm ): 11 Średnica trzonu ( mm ): 11 Całkowita długość ( mm ): 200 Materiał trzonu: Włókno węglowe
Typ trzpienia: Prosty Gwint ( mm ): M2 Średnica kulki ( mm ): 8 Średnica uchwytu ( mm ): 3 Grubość trzpienia ( mm ): 2,5 Całkowita długość trzpienia ( mm ): 11 Efektywna długość robocza trzpienia ( mm ): 11 Materiał trzonu: Stal nierdzewna Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Z końcówką sferyczną Gwint ( mm ): M2 Średnica kulki ( mm ): 1,5 Średnica walca( mm ): 1,5 Średnica uchwytu ( mm ): 3 Średnica trzpienia ( mm ): 1,5 Całkowita długość trzpienia ( mm ): 15,8 Efektywna długość robocza trzpienia ( mm ): 8,3 Materiał trzonu: Stal nierdzewna Materiał końcówki: Węglik wolframu
Typ trzpienia: Prosty Gwint ( mm ): M2 Średnica kulki ( mm ): 1 Średnica uchwytu ( mm ): 3 Grubość trzpienia ( mm ): 0,8 Całkowita długość trzpienia ( mm ): 20 Efektywna długość robocza trzpienia ( mm ): 12,5 Materiał trzonu: Węglik wolframu Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Prosty Gwint ( mm ): M5 Średnica kulki ( mm ): 5 Średnica uchwytu ( mm ): 10 Grubość trzpienia ( mm ): 3 Całkowita długość trzpienia ( mm ): 20 Efektywna długość robocza trzpienia ( mm ): 11 Materiał trzonu: Węglik wolframu Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Prosty Gwint ( mm ): M3 Średnica kulki ( mm ): 4 Średnica uchwytu ( mm ): 4 Grubość trzpienia ( mm ): 2 Całkowita długość trzpienia ( mm ): 50 Efektywna długość robocza trzpienia ( mm ): 50 Materiał trzonu: Ceramika Materiał końcówki: Azotek krzemu Trzpienie z przystawką centralną: nie
Typ trzpienia: Prosty Gwint ( mm ): M3 Średnica kulki ( mm ): 2,5 Średnica uchwytu ( mm ): 4 Grubość trzpienia ( mm ): 2 Całkowita długość trzpienia ( mm ): 30 Efektywna długość robocza trzpienia ( mm ): 22,5 Materiał trzonu: Węglik wolframu Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Prosty Gwint ( mm ): M3 Średnica kulki ( mm ): 2 Średnica uchwytu ( mm ): 4 Grubość trzpienia ( mm ): 1,5 Całkowita długość trzpienia ( mm ): 20 Efektywna długość robocza trzpienia ( mm ): 12,5 Materiał trzonu: Węglik wolframu Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Dysk-talerzykowy Rolka kulkowa: Nie Gwint ( mm ): M3 Średnica dysku ( mm ): 63,5 Szerokość dysku ( mm ): 6 Długość całkowita ( mm ): 4 Materiał trzonu: Stal nierdzewna Materiał dysku: Stal srebrzanka
Typ trzpienia: Prosty Gwint ( mm ): M5 Średnica kulki ( mm ): 10 Średnica uchwytu ( mm ): 10 Grubość trzpienia ( mm ): 6 Całkowita długość trzpienia ( mm ): 150 Efektywna długość robocza trzpienia ( mm ): 144,5 Materiał trzonu: Włókno węglowe Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
