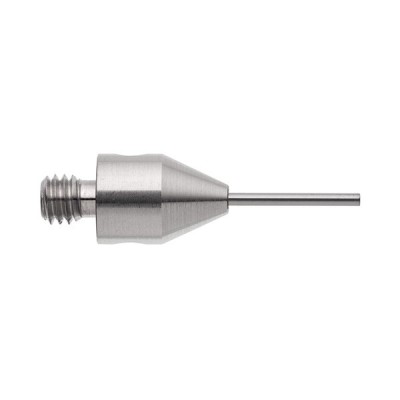

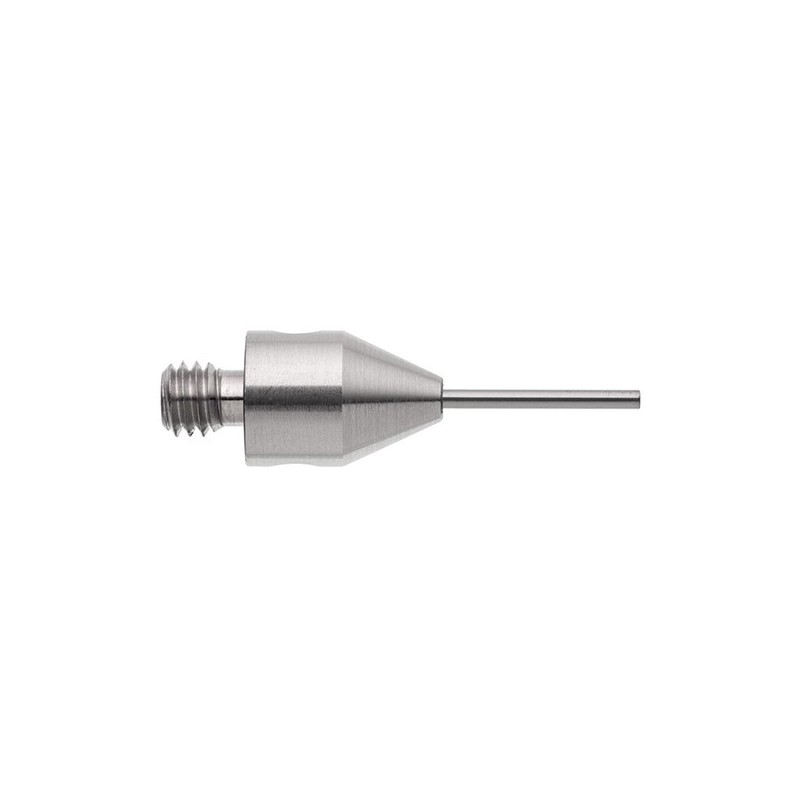

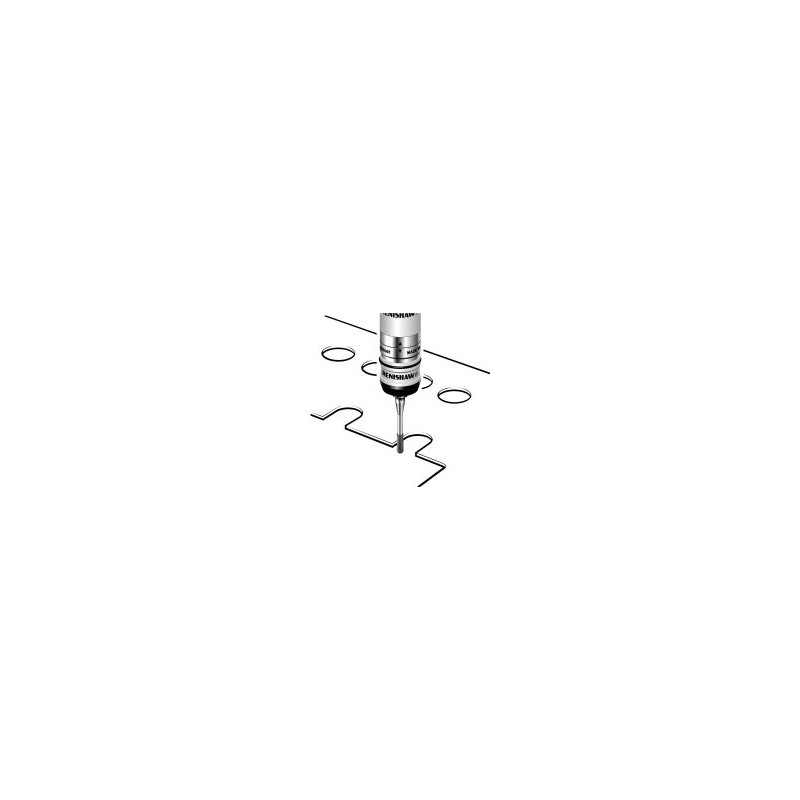

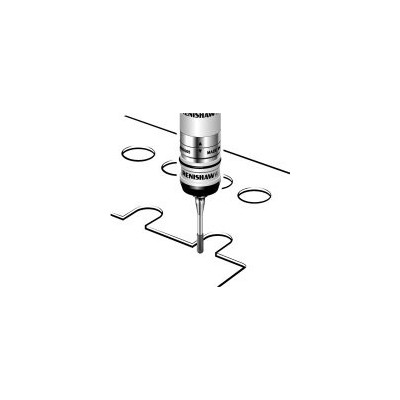

Tego walcowego trzpienia pomiarowego można użyć w sytuacji, gdy nie można zagwarantować poprawnego styku z trzpieniem kulkowym, np. w przypadku blachy, elementów prasowanych lub cienkich detali. Końcówki ze stali srebrzanki są poddawane obróbce cieplnej i szlifowane zgodnie z wymaganą tolerancją.
Gwint ( mm ): M5 Gwint do mocowania( mm ): M5 Średnica uchwytu ( mm ): 20 Średnica trzonu ( mm ): 20 Całkowita długość ( mm ): 100 Materiał trzonu: Włókno węglowe
Typ trzpienia: Prosty Gwint ( mm ): M4 Średnica kulki ( mm ): 2 Średnica uchwytu ( mm ): 7 Grubość trzpienia ( mm ): 1,5 Całkowita długość trzpienia ( mm ): 50 Efektywna długość robocza trzpienia ( mm ): 40 Materiał trzonu: Węglik wolframu Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Prosty Gwint ( mm ): M2 Średnica kulki ( mm ): 1 Średnica uchwytu ( mm ): 3 Grubość trzpienia ( mm ): 0,8 Całkowita długość trzpienia ( mm ): 20 Efektywna długość robocza trzpienia ( mm ): 12,5 Materiał trzonu: Węglik wolframu Materiał końcówki: Azotek krzemu Trzpienie z przystawką centralną: nie
Typ trzpienia: Prosty Gwint ( mm ): M3 Średnica kulki ( mm ): 4 Średnica uchwytu ( mm ): 4 Grubość trzpienia ( mm ): 2 Całkowita długość trzpienia ( mm ): 40 Efektywna długość robocza trzpienia ( mm ): 36 Materiał trzonu: Ceramika Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Prosty Gwint ( mm ): M3 Średnica kulki ( mm ): 10 Średnica uchwytu ( mm ): 4 Grubość trzpienia ( mm ): 4 Całkowita długość trzpienia ( mm ): 75 Efektywna długość robocza trzpienia ( mm ): 75 Materiał trzonu: Włókno węglowe Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Prosty Gwint ( mm ): M2 Średnica kulki ( mm ): 6 Średnica uchwytu ( mm ): 3 Grubość trzpienia ( mm ): 2,5 Całkowita długość trzpienia ( mm ): 50 Efektywna długość robocza trzpienia ( mm ): 50 Materiał trzonu: Ceramika Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Gwint ( mm ): M5 Gwint do mocowania( mm ): M5 Średnica uchwytu ( mm ): 11 Średnica trzonu ( mm ): 11 Całkowita długość ( mm ): 40 Materiał trzonu: Włókno węglowe
Typ trzpienia: Prosty Gwint ( mm ): M5 Średnica kulki ( mm ): 2,5 Średnica uchwytu ( mm ): 10 Grubość trzpienia ( mm ): 1,5 Całkowita długość trzpienia ( mm ): 50 Efektywna długość robocza trzpienia ( mm ): 5 Materiał trzonu: Węglik wolframu Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Prosty Gwint ( mm ): M4 Średnica kulki ( mm ): 8 Średnica uchwytu ( mm ): 7 Grubość trzpienia ( mm ): 4,5 Całkowita długość trzpienia ( mm ): 75 Efektywna długość robocza trzpienia ( mm ): 75 Materiał trzonu: Ceramika Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Prosty Gwint ( mm ): M5 Średnica kulki ( mm ): 2 Średnica uchwytu ( mm ): 10 Grubość trzpienia ( mm ): 1 Całkowita długość trzpienia ( mm ): 40 Efektywna długość robocza trzpienia ( mm ): 31 Materiał trzonu: Węglik wolframu Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Dysk-talerzykowy Rolka kulkowa: Nie Gwint ( mm ): M3 Średnica dysku ( mm ): 12,7 Szerokość dysku ( mm ): 2,2 Długość całkowita ( mm ): 30,9 Materiał trzonu: Stal nierdzewna Materiał dysku: Stal srebrzanka
Typ trzpienia: Prosty Gwint ( mm ): M2 Średnica kulki ( mm ): 5 Średnica uchwytu ( mm ): 3 Grubość trzpienia ( mm ): 3 Całkowita długość trzpienia ( mm ): 50 Efektywna długość robocza trzpienia ( mm ): 50 Materiał trzonu: Włókno węglowe Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Z końcówką sferyczną Gwint ( mm ): M2 Średnica kulki ( mm ): 0,5 Średnica walca( mm ): 0,5 Średnica uchwytu ( mm ): 3 Średnica trzpienia ( mm ): 0,5 Całkowita długość trzpienia ( mm ): 15,25 Efektywna długość robocza trzpienia ( mm ): 7,75 Materiał trzonu: Stal nierdzewna Materiał końcówki: Węglik wolframu
Typ trzpienia: Prosty Gwint ( mm ): M4 Średnica kulki ( mm ): 5 Średnica uchwytu ( mm ): 7 Grubość trzpienia ( mm ): 3 Całkowita długość trzpienia ( mm ): 30 Efektywna długość robocza trzpienia ( mm ): 26 Materiał trzonu: Stal nierdzewna Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
