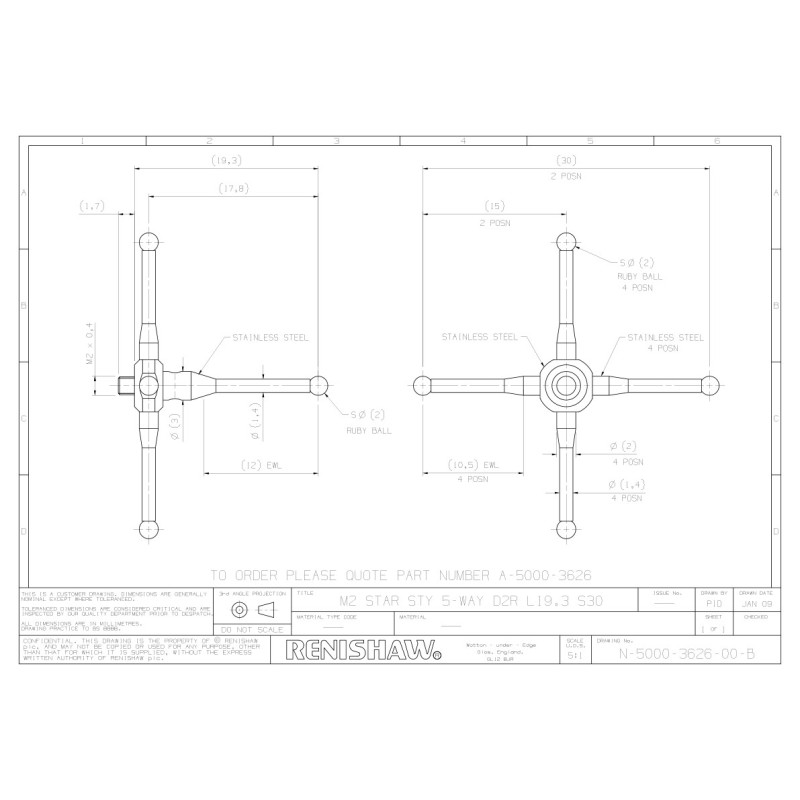

Numer katalogowy: A-5000-3626
Dane techniczne
Typ trzpienia: Gwiazda
Gwint ( mm ): M2
Średnica kulki ( mm ): 2
Średnica trzpienia ( mm ): 1,4
Całkowita długość ( mm ): 19,3
Efektywna długość robocza trzpienia ( mm ): 12
Efektywna średnica robocza trzpienia ( mm ): 12
Rozpiętość ( mm ): 30
Materiał trzonu: Stal nierdzewna
Materiał końcówki: Rubin
Zasady zwrotu
(edytuj w module Customer Reassurance)
Secure payment
Only trusted payment methods

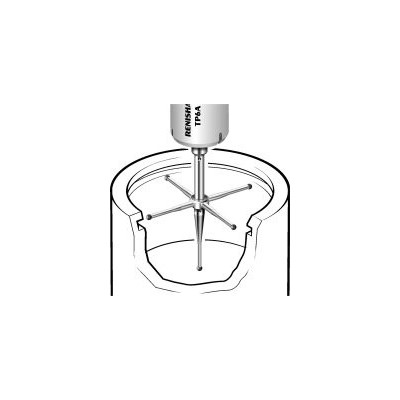

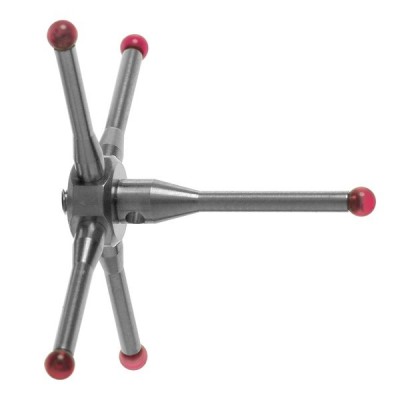

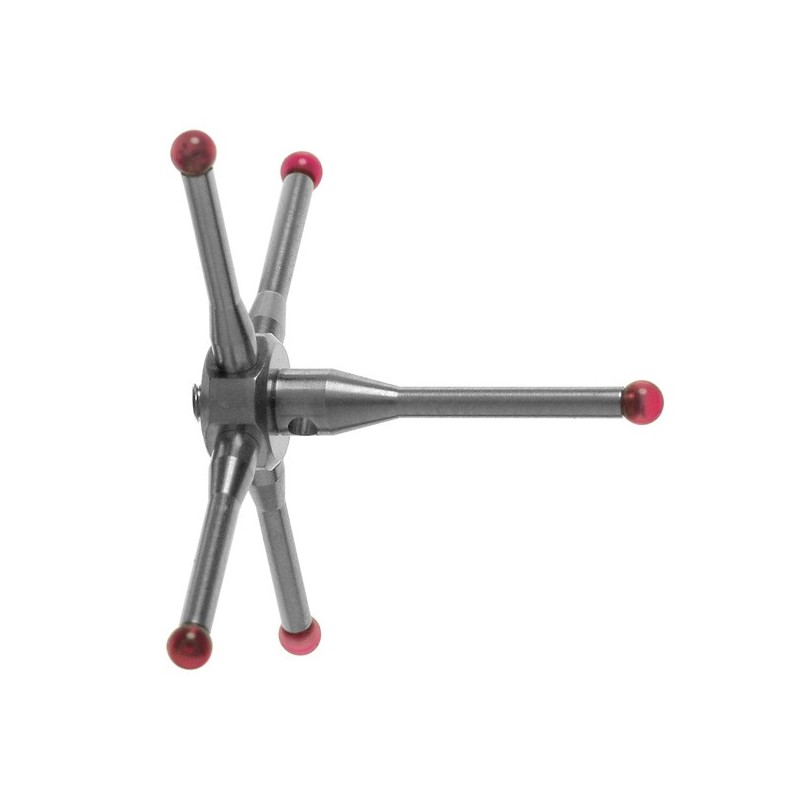

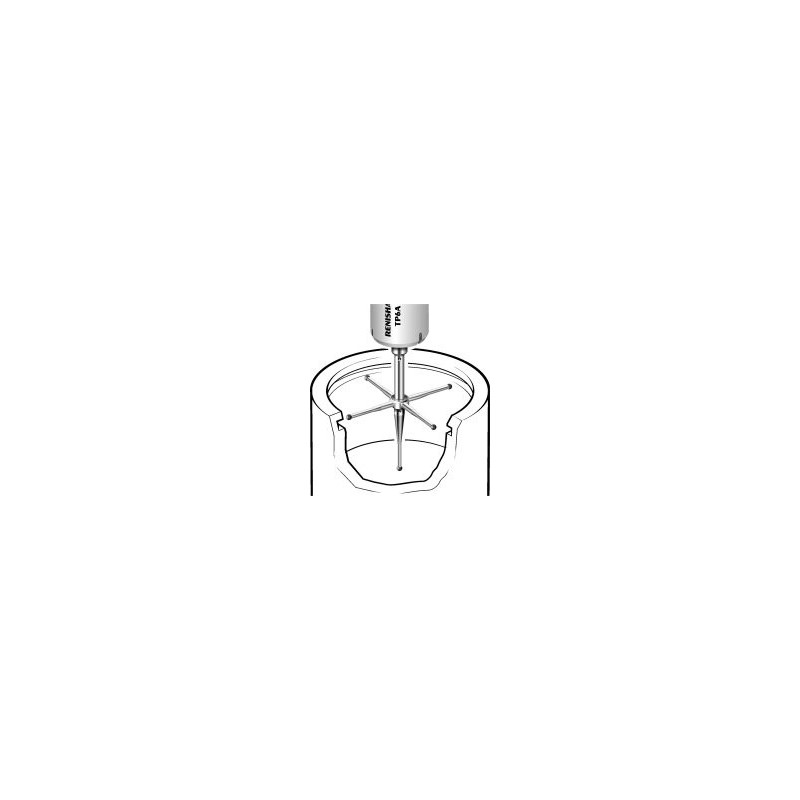

Tego trzpienia gwiazdowego z wieloma końcówkami można używać tam, gdzie jest wymagany styk z wieloma powierzchniami bez zmiany trzpienia pomiarowego. Rubin to standardowy materiał końcówek trzpieni pomiarowych w branży metrologicznej. Jest to jeden z najtwardszych materiałów, który nadaje się do większości zastosowań. Ze względu na właściwości przyciągające nie są zalecane do skanowania części aluminiowych.
Data sheet
Numer katalogowy: A-5555-0136
Dane techniczne
Gwint ( mm ): M5
Gwint do mocowania( mm ): M5
Średnica uchwytu ( mm ):11
Średnica trzonu ( mm ): 11
Całkowita długość ( mm ): 100
Materiał trzonu: Stal nierdzewna
Numer katalogowy: A-5003-7573
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 2
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 1,5
Całkowita długość trzpienia ( mm ): 30
Efektywna długość robocza trzpienia ( mm ): 22,5
Materiał trzonu: Węglik wolframu
Materiał końcówki: Azotek krzemu
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5000-7800
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 0,3
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 0,7/0,2
Całkowita długość trzpienia ( mm ): 10
Efektywna długość robocza trzpienia ( mm ): 4/2
Materiał trzonu: Węglik wolframu
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5000-7606
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M3
Średnica kulki ( mm ): 4
Średnica uchwytu ( mm ): 4
Grubość trzpienia ( mm ): 2,5
Całkowita długość trzpienia ( mm ): 21
Efektywna długość robocza trzpienia ( mm ): 17
Materiał trzonu: Stal nierdzewna
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5000-9761
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 5
Średnica uchwytu ( mm ): 7
Grubość trzpienia ( mm ): 3,8
Całkowita długość trzpienia ( mm ): 100
Efektywna długość robocza trzpienia ( mm ): 83,5
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5003-4865
Dane techniczne
Gwint ( mm ): M3
Gwint do mocowania( mm ): M3
Średnica uchwytu ( mm ): 4,55
Średnica trzonu ( mm ): 4
Całkowita długość ( mm ): 100
Materiał trzonu: Włókno węglowe
Numer katalogowy: A-5000-7755
Dane techniczne
Gwint ( mm ): M4
Gwint do mocowania( mm ): M4
Średnica uchwytu ( mm ): 7,4
Średnica trzonu ( mm ): 7,4
Całkowita długość ( mm ): 50
Materiał trzonu: Ceramika
Numer katalogowy: A-5003-0073
Dane techniczne
Typ trzpienia: Z końcówką sferyczną
Gwint ( mm ): M2
Średnica kulki ( mm ): 4
Średnica walca( mm ): 4
Średnica uchwytu ( mm ): 3
Średnica trzpienia ( mm ): 1
Całkowita długość trzpienia ( mm ): 22
Efektywna długość robocza trzpienia ( mm ): 10
Materiał trzonu: Stal nierdzewna
Materiał końcówki: Rubin
Numer katalogowy: A-5004-1395
Dane techniczne
Typ trzpienia: Dysk-talerzykowy
Rolka kulkowa: Tak
Gwint ( mm ): M2
Średnica dysku ( mm ): 12
Szerokość dysku ( mm ): 1,6
Długość całkowita ( mm ): 7,5
Rolka ( mm ): 2,5
Materiał trzonu: Stal nierdzewna
Materiał dysku: Stal srebrzanka
Numer katalogowy: A-5003-4784
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 4
Średnica uchwytu ( mm ): 2
Grubość trzpienia ( mm ): 3
Całkowita długość trzpienia ( mm ): 75
Efektywna długość robocza trzpienia ( mm ): 75
Materiał trzonu: Włókno węglowe
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
