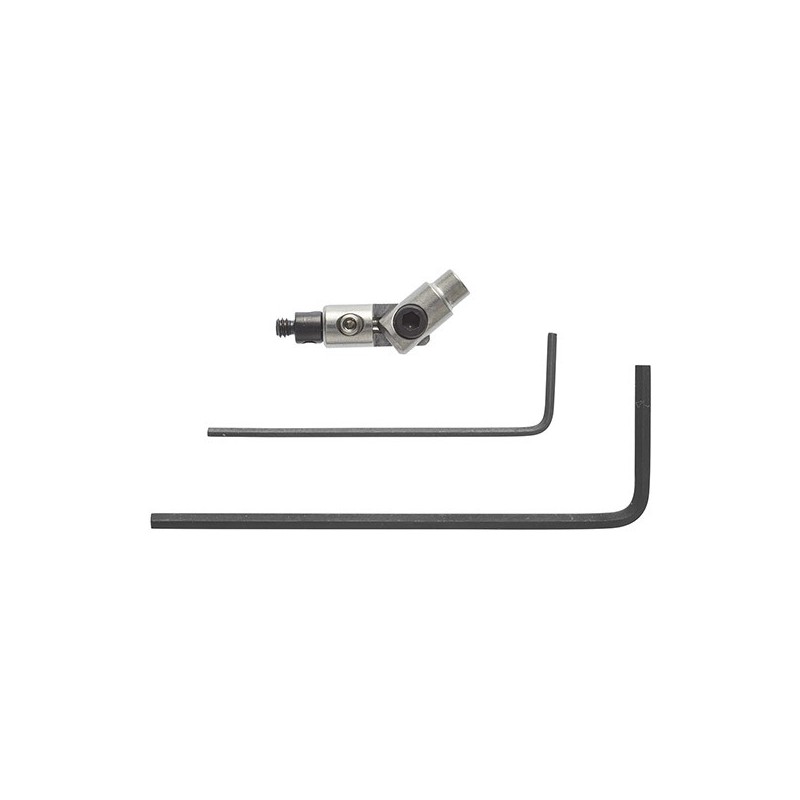

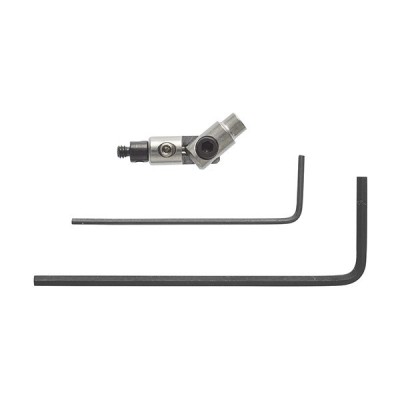

Przegub trzpienia Renishaw (M3/L17) SKU: A-5000-4686

Numer katalogowy: A-5004-2021

Dane techniczne

Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 1
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 0,8
Całkowita długość trzpienia ( mm ): 20
Efektywna długość robocza trzpienia ( mm ): 12,5
Materiał trzonu: Węglik wolframu
Materiał końcówki: Azotek krzemu
Trzpienie z przystawką centralną: nie

Numer katalogowy: A-5003-4781

Dane techniczne

Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 5
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 3
Całkowita długość trzpienia ( mm ): 30
Efektywna długość robocza trzpienia ( mm ): 30
Materiał trzonu: Włókno węglowe
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie

Numer katalogowy: A-5000-9685

Dane techniczne:

Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 5
Średnica uchwytu ( mm ): 7
Grubość trzpienia ( mm ): 3,9
Całkowita długość trzpienia ( mm ): 54
Efektywna długość robocza trzpienia ( mm ): 50
Materiał trzonu: Stal nierdzewna
Materiał końcówki: Węglik wolframu
Trzpienie z przystawką centralną: nie

Numer katalogowy: A-5555-0190

Dane techniczne:

Typ trzpienia: Kostka
Liczba uchwytów: 4
Gwint: M5
Gwint do mocowania: M5
Szerokość ( mm ): 20
Długość całkowita ( mm ): 20
Materiał: Tytan

Numer katalogowy: A-5000-3712

Dane techniczne:

Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 6
Średnica uchwytu ( mm ): 7
Grubość trzpienia ( mm ): 4,5
Całkowita długość trzpienia ( mm ): 100
Efektywna długość robocza trzpienia ( mm ): 88,5
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie

Numer katalogowy: A-5000-7753

Dane techniczne:

Gwint ( mm ): M4
Gwint do mocowania( mm ): M3
Średnica uchwytu ( mm ): 7
Średnica trzonu ( mm ): 4,5
Całkowita długość ( mm ): 100
Materiał trzonu: Ceramika

Numer katalogowy: A-5003-5725

Dane techniczne

Typ trzpienia: Prosty
Gwint ( mm ): M3
Średnica kulki ( mm ): 4
Średnica uchwytu ( mm ): 4
Grubość trzpienia ( mm ): 2
Całkowita długość trzpienia ( mm ): 50
Efektywna długość robocza trzpienia ( mm ): 50
Materiał trzonu: Ceramika
Materiał końcówki: Azotek krzemu
Trzpienie z przystawką centralną: nie

Numer katalogowy: A-5004-4474

Dane techniczne:

Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 6
Średnica uchwytu ( mm ): 6,92
Grubość trzpienia ( mm ): 3,8
Całkowita długość trzpienia ( mm ): 150
Efektywna długość robocza trzpienia ( mm ): 134
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie

Numer katalogowy: A-5004-7590

Dane techniczne:

Typ trzpienia: Walec cylindryczny
Gwint : M2
Średnica walca( mm ) : 3
Długość całkowita ( mm ) : 12,75
Efektywna długość robocza ( mm ) : 3,75

Materiał trzonu: Stal srebrzanka
