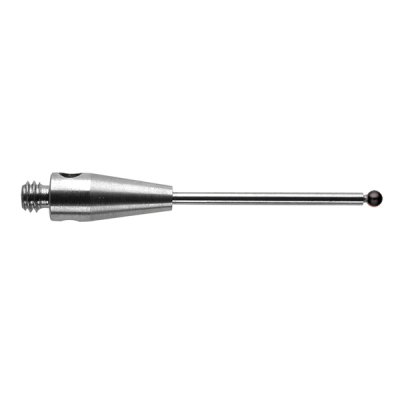

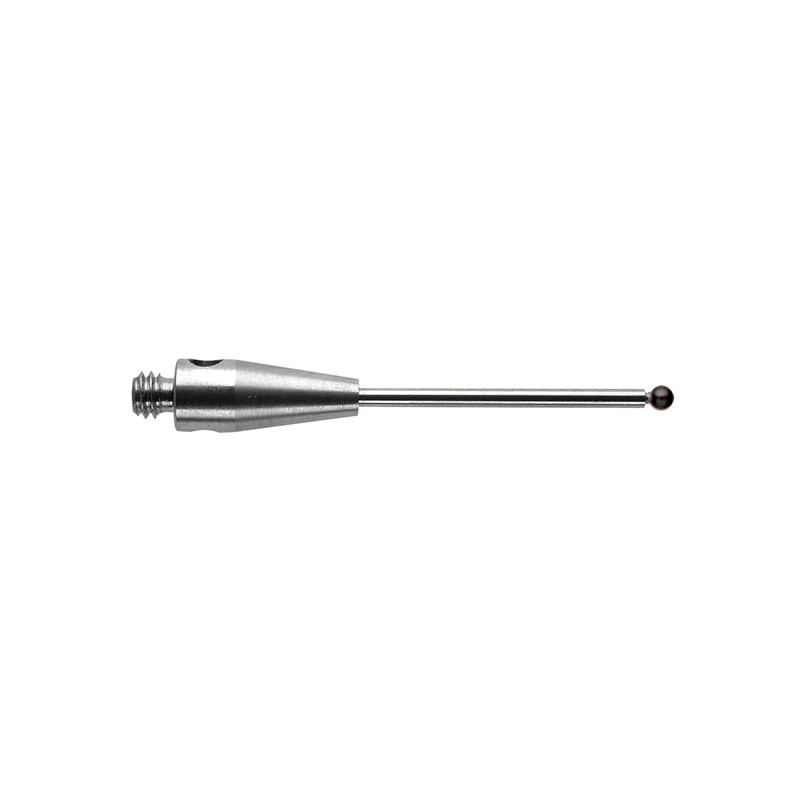

Numer katalogowy: A-5004-2021
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 1
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 0,8
Całkowita długość trzpienia ( mm ): 20
Efektywna długość robocza trzpienia ( mm ): 12,5
Materiał trzonu: Węglik wolframu
Materiał końcówki: Azotek krzemu
Trzpienie z przystawką centralną: nie
Bezpieczna płatność
Tylko zaufane metody płatności
Szybka dostawa
Dostępne produkty wysyłamy w 24h

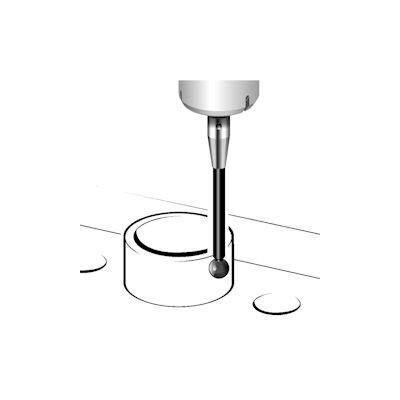

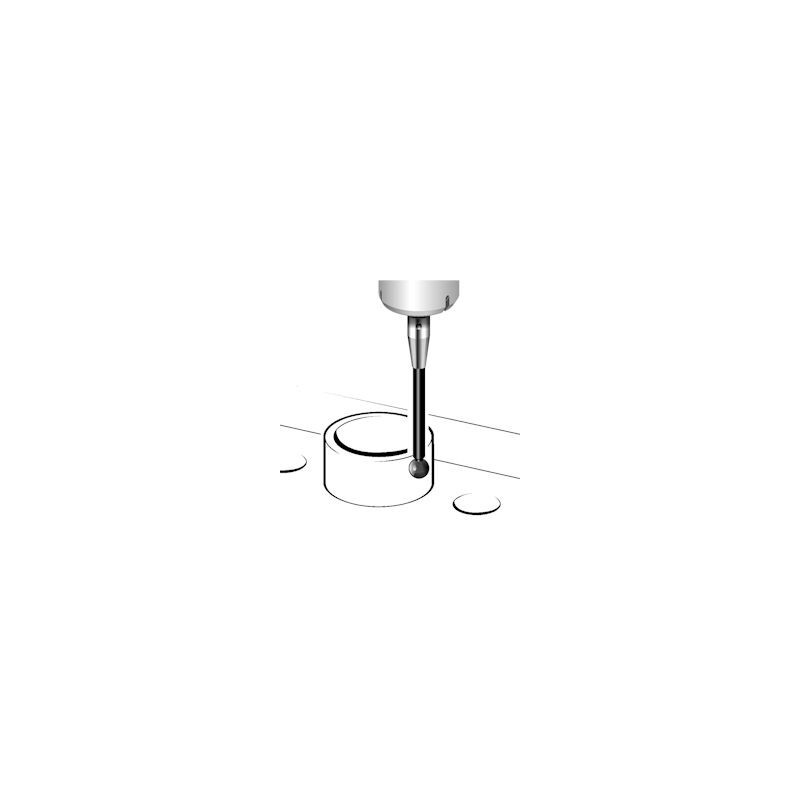

Prostych trzpieni pomiarowych używa się do pomiaru prostych elementów, w wypadku których można uzyskać bezpośredni i niezakłócony styk z mierzoną powierzchnią. Trzon z węglika wolframu zapewnia wyjątkową sztywność, zwłaszcza w przypadku trzpieni pomiarowych o małej średnicy kulki i trzonu. Azotek krzemu jest bardzo twardym i odpornym na zużycie materiałem ceramicznym. Można z niego produkować bardzo precyzyjne kule. Nie przyciąga aluminium, a zatem nie wykazuje zużycia adhezyjnego obserwowanego w przypadku rubinu w podobnych zastosowaniach.
Opis
Numer katalogowy: A-5003-0233
Dane techniczne:
Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 4
Średnica uchwytu ( mm ): 7
Grubość trzpienia ( mm ): 3
Całkowita długość trzpienia ( mm ): 50
Efektywna długość robocza trzpienia ( mm ): 33,3
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5003-2285
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 4
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 3
Całkowita długość trzpienia ( mm ): 50
Efektywna długość robocza trzpienia ( mm ): 50
Materiał trzonu: Włókno węglowe
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5003-4686
Dane techniczne:
Typ trzpienia: Przegub obrotowy
Gwint: M3
Gwint do mocowania: M3
Długość ( mm ): 17
Zakres obrotu ( stopnie ): 190
Materiał trzonu: Stal nierdzewna
Numer katalogowy: A-5003-2764
Dane techniczne:
Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 6
Średnica uchwytu ( mm ): 7
Grubość trzpienia ( mm ): 4,43
Całkowita długość trzpienia ( mm ): 75
Efektywna długość robocza trzpienia ( mm ): 63,5
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5555-0140
Dane techniczne
Gwint ( mm ): M5
Gwint do mocowania( mm ): M5
Średnica uchwytu ( mm ):11
Średnica trzonu ( mm ): 11
Całkowita długość ( mm ): 20
Materiał trzonu: Stal nierdzewna
Numer katalogowy: A-5003-4790
Dane techniczne:
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 0,5
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 0,7/0,34
Całkowita długość trzpienia ( mm ): 18,5
Efektywna długość robocza trzpienia ( mm ): 11/7
Materiał trzonu: Węglik wolframu
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: tak
Przeznaczenie: Mocowanie uchwytu gwiazdowego
