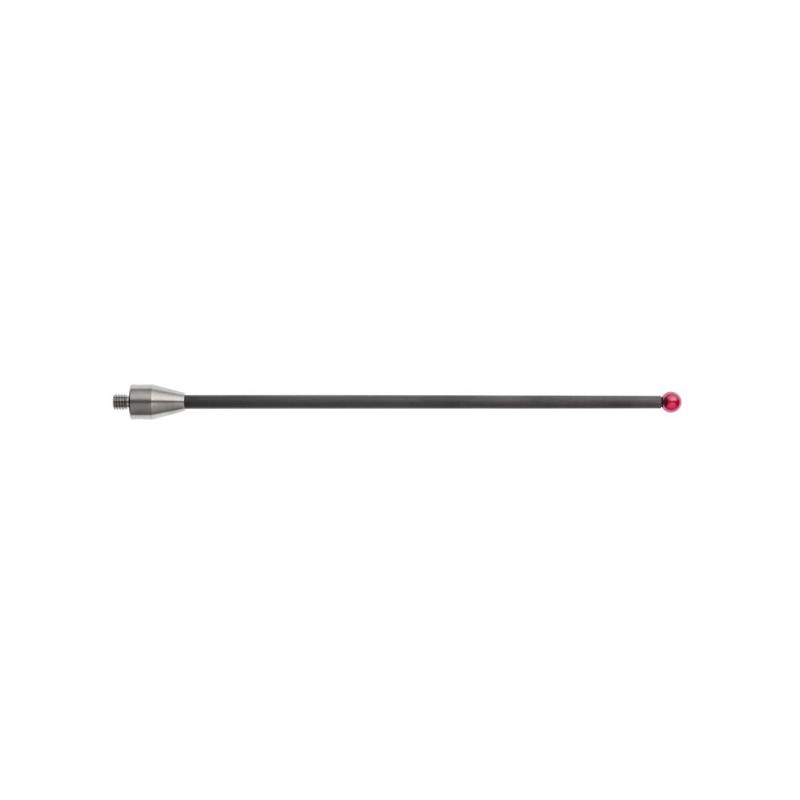

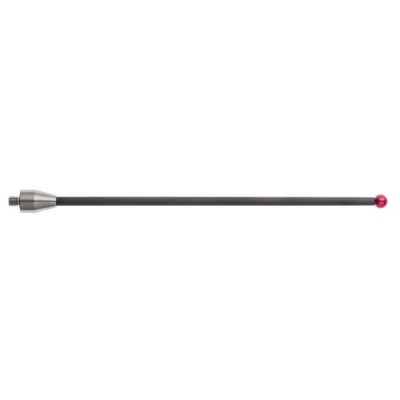

Kulka rubinowa M5, trzon z włókna węglowego, śr. 8 mm, dł. 200 mm, efektywna długość robocza 180 mm
1 235,00 złnetto
1 519,05 złbrutto
Numer katalogowy: A-5003-5269
Dane techniczne
Typ trzpienia: Prosty Gwint ( mm ): M5 Średnica kulki ( mm ): 8 Średnica uchwytu ( mm ): 10 Grubość trzpienia ( mm ): 6 Całkowita długość trzpienia ( mm ): 200 Efektywna długość robocza trzpienia ( mm ): 180 Materiał trzonu: Włókno węglowe Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie

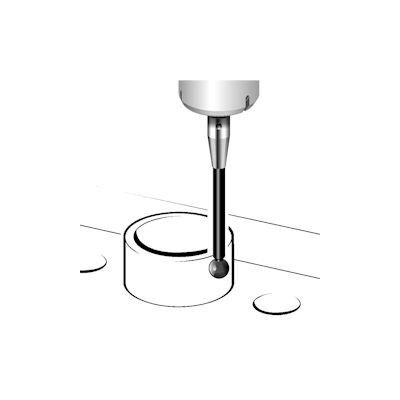

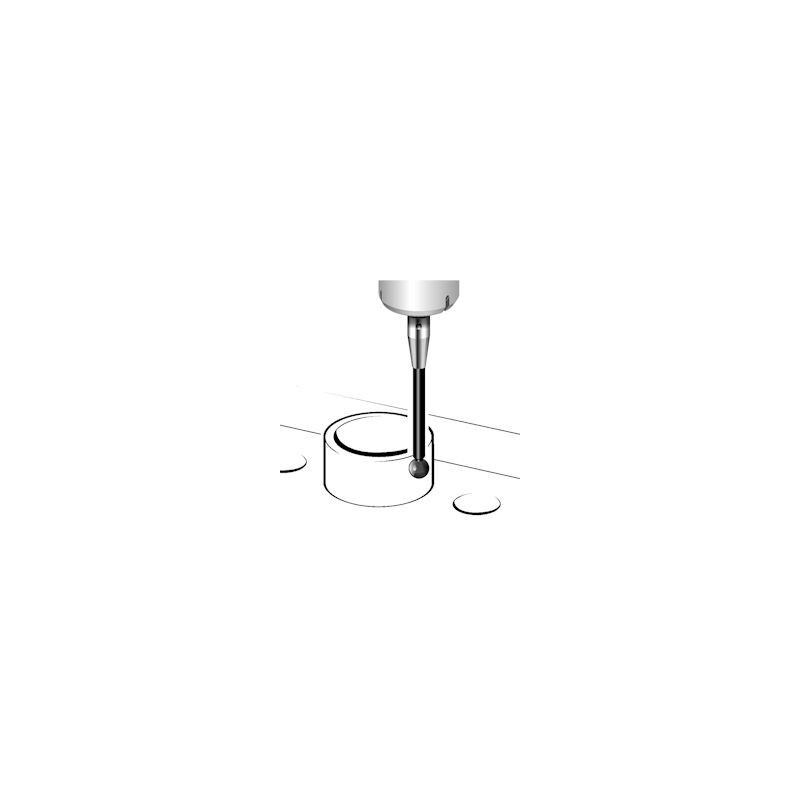

Tego prostego trzpienia pomiarowego można używać do pomiaru nieskomplikowanych elementów, do których można uzyskać bezpośredni dostęp. Rubin to standardowy materiał końcówek trzpieni pomiarowych w branży metrologicznej. Jest to jeden z najtwardszych materiałów, który nadaje się do większości zastosowań. Ze względu na właściwości przyciągające nie są zalecane do skanowania części aluminiowych. Trzon z włókna węglowego jest lekki i jest idealnym rozwiązaniem w zastosowaniach, w których waga nie jest czynnikiem krytycznym.
Typ trzpienia: Przystawka przegubowa Gwint: M4 Gwint do mocowania: M4 Długość 1 ( mm ): 2,5 Długość 2 ( mm ): 13,5 Kąt ramienia ( stopnie ): 90 Materiał trzonu: Stal nierdzewna
Typ trzpienia: Gwiazda Gwint ( mm ): M2 Średnica kulki ( mm ): 0,5 Średnica trzpienia ( mm ): 0,3 Całkowita długość ( mm ): 1,5 Efektywna długość robocza trzpienia ( mm ): 2,5 Efektywna średnica robocza trzpienia ( mm ): 10,5 Rozpiętość ( mm ): 10 Materiał trzonu: Węglik wolframu Materiał końcówki: Rubin
Typ trzpienia: Prosty Gwint ( mm ): M4 Średnica kulki ( mm ): 5 Średnica uchwytu ( mm ): 7 Grubość trzpienia ( mm ): 4,5 Całkowita długość trzpienia ( mm ): 100 Efektywna długość robocza trzpienia ( mm ): 83,2 Materiał trzonu: Stal nierdzewna Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Prosty Gwint ( mm ): M2 Średnica kulki ( mm ): 1 Średnica uchwytu ( mm ): 3 Grubość trzpienia ( mm ): 0,7 Całkowita długość trzpienia ( mm ): 20 Efektywna długość robocza trzpienia ( mm ): 7 Materiał trzonu: Węglik wolframu Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Prosty Gwint ( mm ): M2 Średnica kulki ( mm ): 2 Średnica uchwytu ( mm ): 3 Grubość trzpienia ( mm ): 1,4 Całkowita długość trzpienia ( mm ): 20 Efektywna długość robocza trzpienia ( mm ): 14 Materiał trzonu: Stal nierdzewna Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Prosty Gwint ( mm ): M3 Średnica kulki ( mm ): 5 Średnica uchwytu ( mm ): 4 Grubość trzpienia ( mm ): 2,5 Całkowita długość trzpienia ( mm ): 21 Efektywna długość robocza trzpienia ( mm ): 21 Materiał trzonu: Stal nierdzewna Materiał końcówki: Tlenek cyrkonu Trzpienie z przystawką centralną: nie
Gwint ( mm ): M4 Gwint do mocowania( mm ): M4 Średnica uchwytu ( mm ): 7,4 Średnica trzonu ( mm ): 7,4 Całkowita długość ( mm ): 50 Materiał trzonu: Ceramika
Gwint ( mm ): M5 Gwint do mocowania( mm ): M5 Średnica uchwytu ( mm ): 20 Średnica trzonu ( mm ): 20 Całkowita długość ( mm ): 300 Materiał trzonu: Włókno węglowe
Typ trzpienia: Gwiazda Gwint ( mm ): M2 Średnica kulki ( mm ): 2 Średnica trzpienia ( mm ): 1,4 Całkowita długość ( mm ): 19,3 Efektywna długość robocza trzpienia ( mm ): 12 Efektywna średnica robocza trzpienia ( mm ): 20 Rozpiętość ( mm ): 18 Materiał trzonu: Stal nierdzewna Materiał końcówki: Rubin
Typ trzpienia: Prosty Gwint ( mm ): M5 Średnica kulki ( mm ): 2 Średnica uchwytu ( mm ): 10 Grubość trzpienia ( mm ): 1 Całkowita długość trzpienia ( mm ): 50 Efektywna długość robocza trzpienia ( mm ): 41 Materiał trzonu: Węglik wolframu Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Gwint ( mm ): M5 Gwint do mocowania( mm ): M5 Średnica uchwytu ( mm ): 20 Średnica trzonu ( mm ): 20 Całkowita długość ( mm ): 200 Materiał trzonu: Włókno węglowe
Typ trzpienia: Prosty Gwint ( mm ): M5 Średnica kulki ( mm ): 6 Średnica uchwytu ( mm ): 10 Grubość trzpienia ( mm ): 4 Całkowita długość trzpienia ( mm ): 150 Efektywna długość robocza trzpienia ( mm ): 137 Materiał trzonu: Włókno węglowe Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Prosty Gwint ( mm ): M5 Średnica kulki ( mm ): 10 Średnica uchwytu ( mm ): 10 Grubość trzpienia ( mm ): 6 Całkowita długość trzpienia ( mm ): 100 Efektywna długość robocza trzpienia ( mm ): 94,5 Materiał trzonu: Włókno węglowe Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Prosty Gwint ( mm ): M3 Średnica kulki ( mm ): 8 Średnica uchwytu ( mm ): 4 Grubość trzpienia ( mm ): 4 Całkowita długość trzpienia ( mm ): 75 Efektywna długość robocza trzpienia ( mm ): 75 Materiał trzonu: Włókno węglowe Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
Typ trzpienia: Z końcówką sferyczną Gwint ( mm ): M2 Średnica kulki ( mm ): 0,3 Średnica walca( mm ): 0,3 Średnica uchwytu ( mm ): 3 Średnica trzpienia ( mm ): 0,3 Całkowita długość trzpienia ( mm ): 10 Efektywna długość robocza trzpienia ( mm ): 2,7 Materiał trzonu: Węglik wolframu Materiał końcówki: Węglik wolframu
Typ trzpienia: Prosty Gwint ( mm ): M3 Średnica kulki ( mm ): 4 Średnica uchwytu ( mm ): 4 Grubość trzpienia ( mm ): 2 Całkowita długość trzpienia ( mm ): 50 Efektywna długość robocza trzpienia ( mm ): 46 Materiał trzonu: Ceramika Materiał końcówki: Rubin Trzpienie z przystawką centralną: nie
