Zestaw 3 sondy TP20 non-inhibit (zawiera 1 x moduł o standardowej sile nacisku i 1 x moduł o zwiększonej sile nacisku)

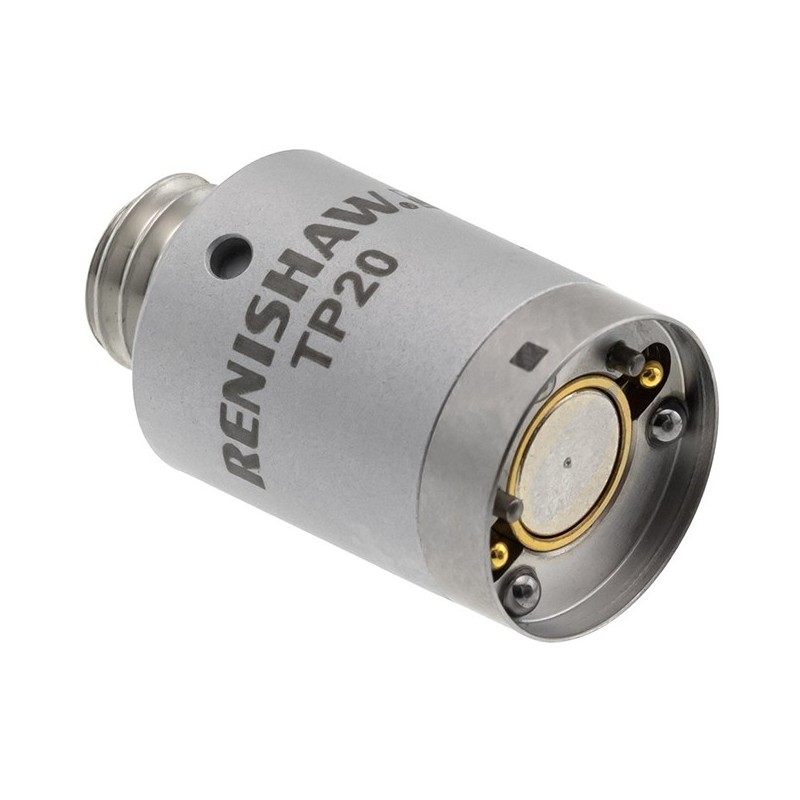

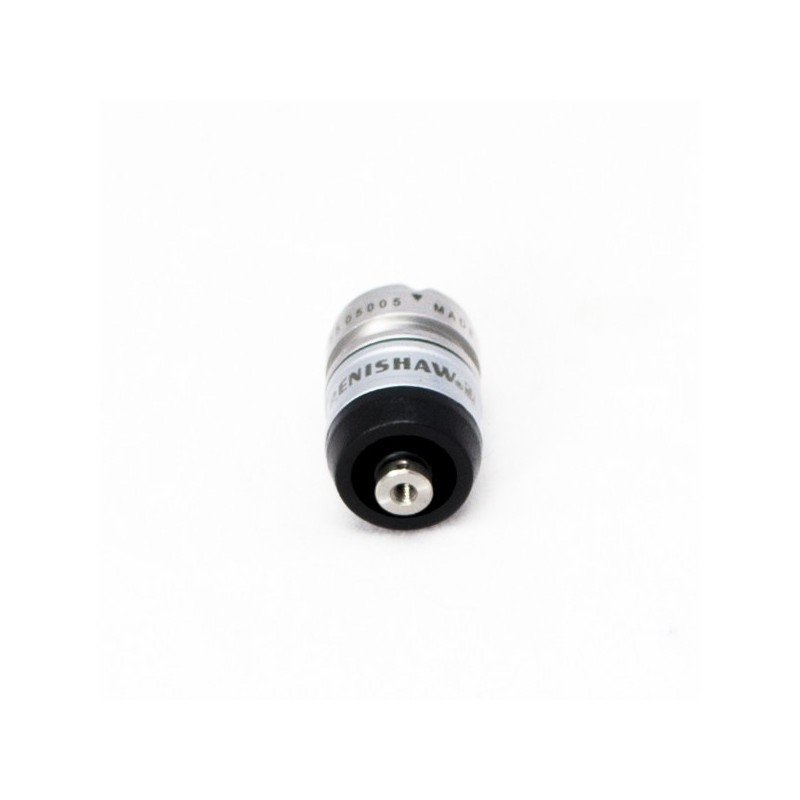

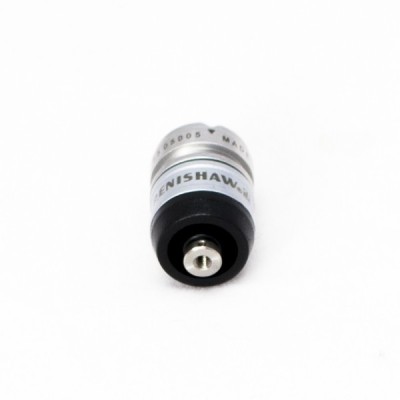

TP20 to kompaktowa sonda elektrostykowa z wymiennymi modułami. Cały zestaw ma budowę dwuczęściową i składa się z korpusu sondy oraz zdejmowanego moduł trzpieni pomiarowych. Taka konstrukcja umożliwia zastosowanie gamy konfiguracji trzpieni pomiarowych oraz przedłużaczy w celu uzyskania dostępu do elementów na złożonych przedmiotach obrabianych. Moduły można zmieniać ręcznie lub automatycznie bez konieczności ponownej kalibracji końcówki trzpienia pomiarowego. Pole magnetyczne nie ma wpływu na korpus sondy TP20 NI, a wyzwalanie sondy należy blokować programowo podczas cykli wymiany przy użyciu MCR20. Moduł o standardowej sile nacisku (oznaczony czarną zatyczką) nadaje się do użytku w większości zastosowań wymagających przedłużaczy o długości do 50 mm. Modułu o standardowej sile nacisku można używać z następującymi trzpieniami pomiarowymi: •Proste trzpienie pomiarowe o długości do 50 mm •Trzpienie gwiazdowe i przegubowe o offsecie do 20 mm Moduł o zwiększonej sile nacisku jest oznaczony brązową zatyczką Modułu o zwiększonej sile nacisku używa się wraz z zestawami dużych trzpieni pomiarowych oraz wtedy, gdy fałszywe wyzwolenia wywołane drganiami i przyspieszeniem obrabiarki wykluczają zastosowanie modułu o standardowej lub średniej sile nacisku. Wraz z modułem o zwiększonej sile nacisku można stosować następujące trzpienie pomiarowe: •Dowolny typ trzpienia pomiarowego o długości do 60 mm •Trzpienie gwiazdowe i przegubowe o offsecie do 20 mm
