Zestaw 5 sondy TP20 (zawiera 1 x moduł o średniej sile nacisku i 1 x moduł o zwiększonej sile nacisku)

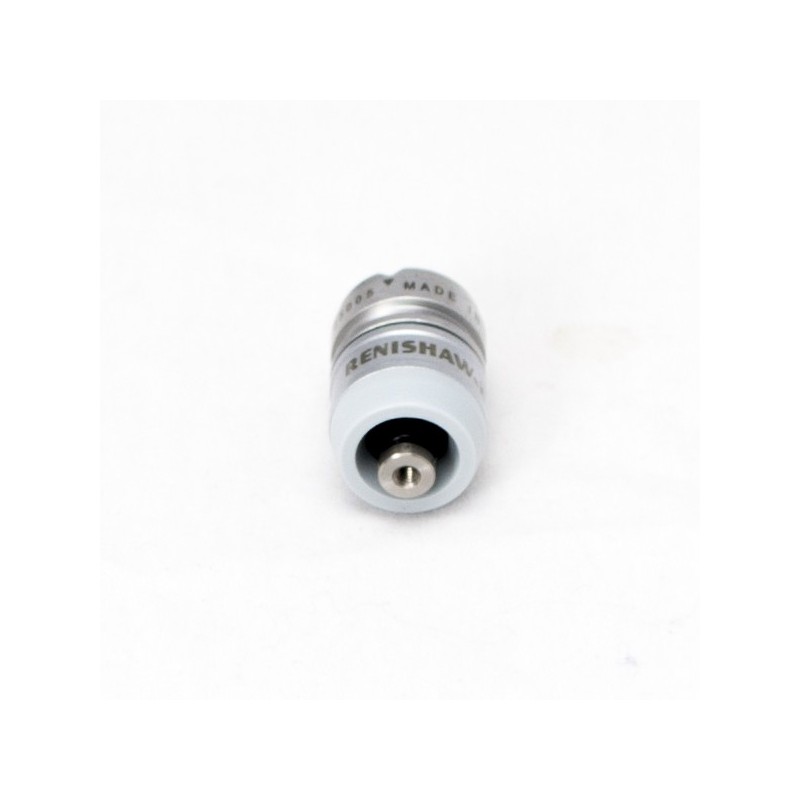

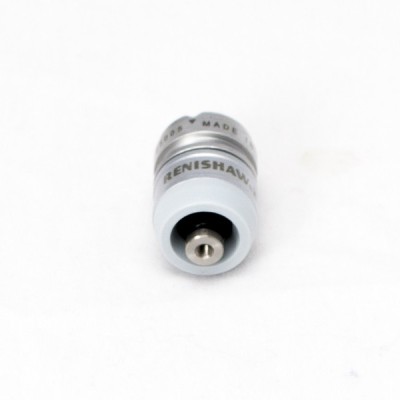

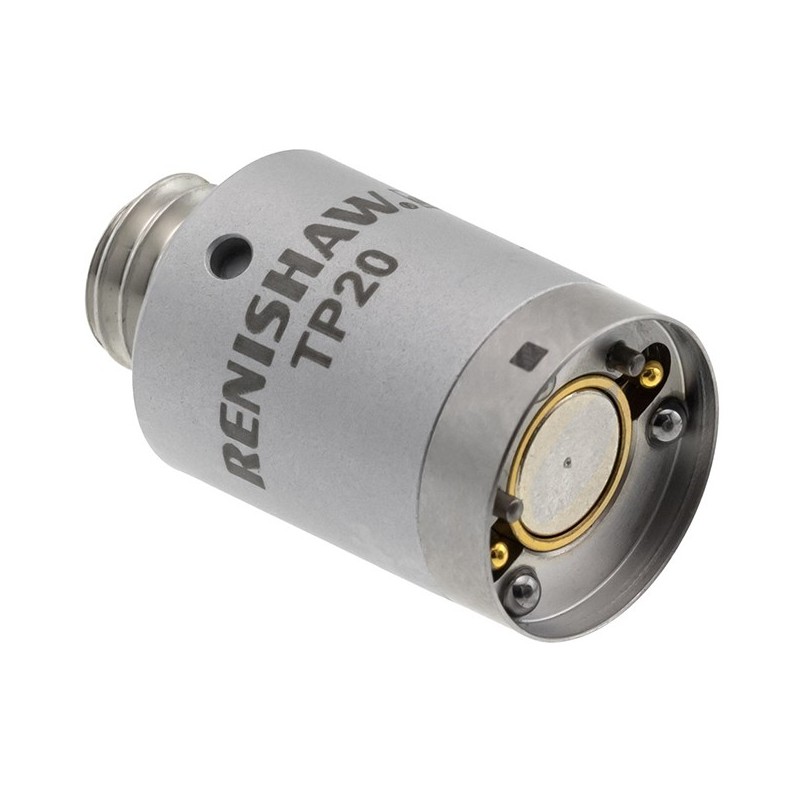

TP20 to kompaktowa sonda elektrostykowa z wymiennymi modułami. Cały zestaw ma budowę dwuczęściową i składa się z korpusu sondy oraz zdejmowanego moduł trzpieni pomiarowych. Taka konstrukcja umożliwia zastosowanie gamy konfiguracji trzpieni pomiarowych oraz przedłużaczy w celu uzyskania dostępu do elementów na złożonych przedmiotach obrabianych. Moduły można zmieniać ręcznie lub automatycznie bez konieczności ponownej kalibracji końcówki trzpienia pomiarowego.Modułu o średniej sile nacisku (oznaczonego szarą zatyczką) używa się w zastosowaniach wymagających siły wyzwalania wyższej niż standardowa. Modułu o średniej sile nacisku można używać z następującymi trzpieniami pomiarowymi: • Dowolny typ trzpienia pomiarowego o długości do 60 mm • Trzpienie gwiazdowe i przegubowe o offsecie do 20 mm Moduł o zwiększonej sile nacisku jest oznaczony brązową zatyczką Modułu o zwiększonej sile nacisku używa się wraz z zestawami dużych trzpieni pomiarowych oraz wtedy, gdy fałszywe wyzwolenia wywołane drganiami i przyspieszeniem obrabiarki wykluczają zastosowanie modułu o standardowej lub średniej sile nacisku. Wraz z modułem o zwiększonej sile nacisku można stosować następujące trzpienie pomiarowe: •Dowolny typ trzpienia pomiarowego o długości do 60 mm •Trzpienie gwiazdowe i przegubowe o offsecie do 20 mm
