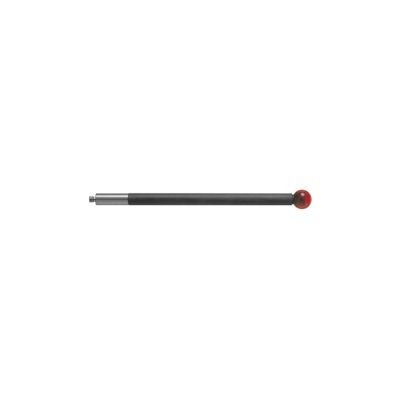

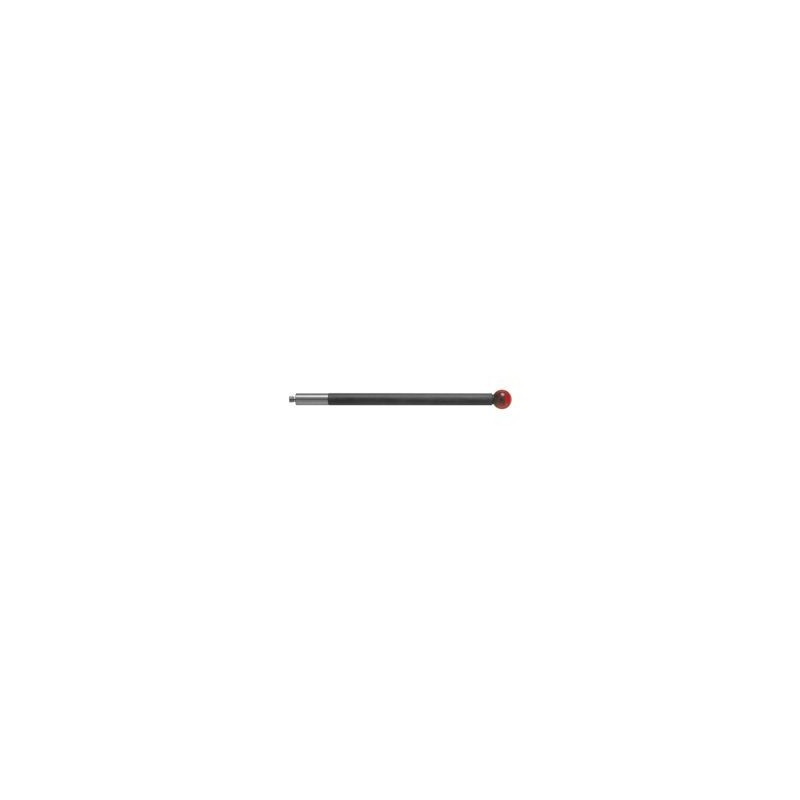

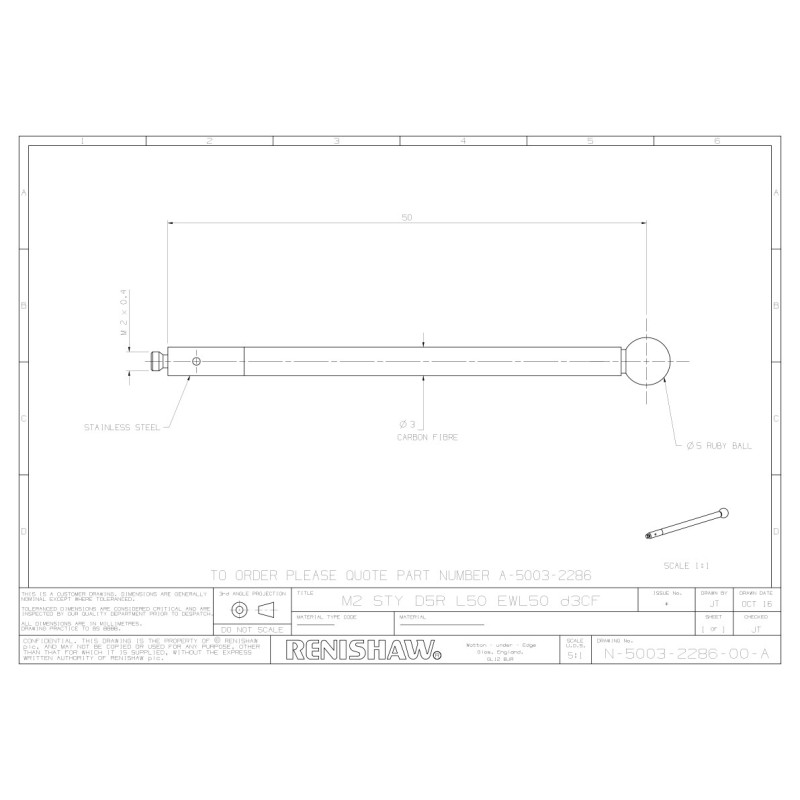

Numer katalogowy: A-5003-2286
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 5
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 3
Całkowita długość trzpienia ( mm ): 50
Efektywna długość robocza trzpienia ( mm ): 50
Materiał trzonu: Włókno węglowe
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Secure payment
Only trusted payment methods
Fast delivery
Available products are dispatched within 24h

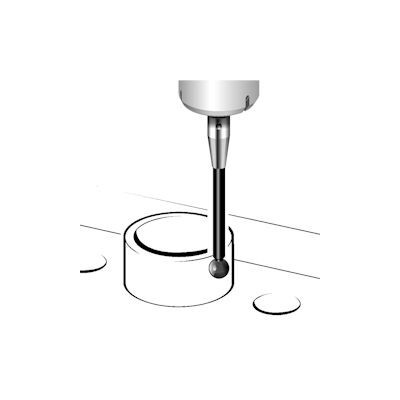

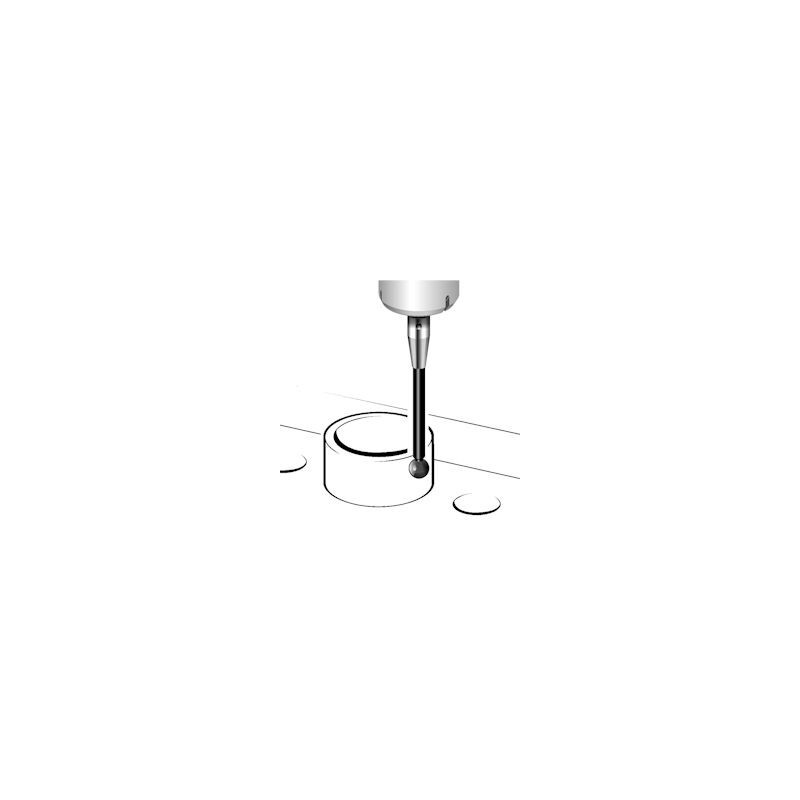

Prostych trzpieni pomiarowych używa się do pomiaru prostych elementów, w wypadku których można uzyskać bezpośredni i niezakłócony styk z mierzoną powierzchnią. Trzon z włókna węglowego jest lekki i jest idealnym rozwiązaniem w zastosowaniach, w których waga nie jest czynnikiem krytycznym. Rubin to standardowy materiał końcówek trzpieni pomiarowych w branży metrologicznej. Jest to jeden z najtwardszych materiałów, który nadaje się do większości zastosowań. Ze względu na właściwości przyciągające nie są zalecane do skanowania części aluminiowych.
Data sheet
Numer katalogowy: A-5555-0142
Dane techniczne
Gwint ( mm ): M5
Gwint do mocowania( mm ): M5
Średnica uchwytu ( mm ):11
Średnica trzonu ( mm ): 11
Całkowita długość ( mm ): 10
Materiał trzonu: Stal nierdzewna
Numer katalogowy: A-5000-7751
Dane techniczne
Gwint ( mm ): M4
Gwint do mocowania( mm ): M3
Średnica uchwytu ( mm ): 7
Średnica trzonu ( mm ): 4,5
Całkowita długość ( mm ): 50
Materiał trzonu: Ceramika
Numer katalogowy: A-5004-4472
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 6
Średnica uchwytu ( mm ): 6,92
Grubość trzpienia ( mm ): 3,8
Całkowita długość trzpienia ( mm ): 100
Efektywna długość robocza trzpienia ( mm ): 83,6
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5003-0235
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M4
Średnica kulki ( mm ): 5
Średnica uchwytu ( mm ): 7
Grubość trzpienia ( mm ): 3,8
Całkowita długość trzpienia ( mm ): 50
Efektywna długość robocza trzpienia ( mm ): 33,5
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5003-1370
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 4
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 2
Całkowita długość trzpienia ( mm ): 30
Efektywna długość robocza trzpienia ( mm ): 30
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5003-4177
Dane techniczne
Typ trzpienia: Prosty
Gwint ( mm ): M2
Średnica kulki ( mm ): 3
Średnica uchwytu ( mm ): 3
Grubość trzpienia ( mm ): 2
Całkowita długość trzpienia ( mm ): 30
Efektywna długość robocza trzpienia ( mm ): 27
Materiał trzonu: Ceramika
Materiał końcówki: Rubin
Trzpienie z przystawką centralną: nie
Numer katalogowy: A-5555-0189
Dane techniczne
Typ trzpienia: Kostka
Liczba uchwytów: 4
Gwint: M5
Gwint do mocowania: M5
Szerokość ( mm ): 15
Długość całkowita ( mm ): 15
Materiał: Tytan
Numer katalogowy: A-5003-4864
Dane techniczne
Gwint ( mm ): M3
Gwint do mocowania( mm ): M3
Średnica uchwytu ( mm ): 4,55
Średnica trzonu ( mm ): 4
Całkowita długość ( mm ): 75
Materiał trzonu: Włókno węglowe
